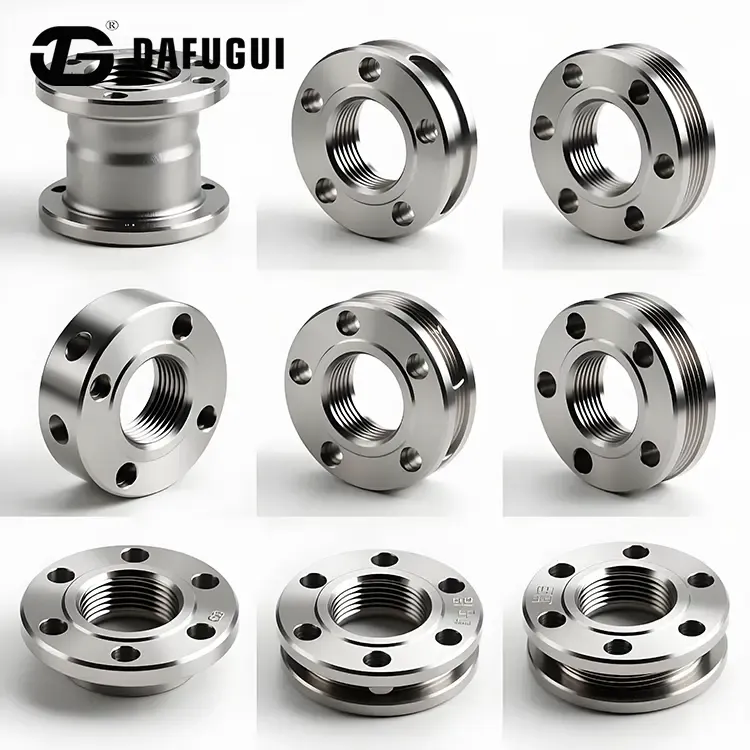

Flanges roscadas super duplex S32760 para petróleo e gás offshore

Projetado para manutenção de plataformas offshore, conexões de coletores de navios FPSO e skids de processo, o DafuguiFlanges roscadas super duplex S32760 para petróleo e gás offshoreajudar os operadores a mitigar os riscos de trabalho a quente em áreas de hidrocarbonetos voláteis. Cada flange possui roscas internas NPT ou BSPT usinadas com precisão, produzidas em centros de torneamento CNC, proporcionando uma conexão mecânica com extremidades de tubo rosqueadas correspondentes. Forjada em liga UNS S32760, esta linha de produtos oferece resistência estrutural contra o movimento cíclico das ondas oceânicas e a degradação da atmosfera marinha.

Engenharia Marinha Offshore

• Elimina a necessidade de trabalho a quente no local:Apresenta roscas internas usinadas com precisão (NPT/BSPT em conformidade com ASME B1.20.1) que se unem diretamente às roscas de tubo correspondentes. Este projeto elimina a necessidade de soldagem em campo de chama aberta e evita o amolecimento localizado da zona afetada pelo calor (HAZ) em estruturas offshore.

• Alto rendimento e resistência à tração:Flanges rosqueados super duplex S32760 para petróleo e gás offshore fabricados em aço super duplex UNS S32760 (F55) forjado, atingindo um limite de escoamento nominal ≥ 550 MPa - substancialmente superior ao aço inoxidável 316L convencional. Isso permite um projeto otimizado de espessura de parede em módulos superiores sensíveis ao peso.

• Proteção contra corrosão marítima:Projetados com um número equivalente de resistência à corrosão (PREN) superior a 42 (PREN =%Cr + 3,3%Mo + 16%N + 1,6%W), esses flanges resistem à corrosão microbiológica, à deposição de névoa salina e a fluxos brutos ácidos contendo H dissolvido.₂S e CO₂.

Conformidade com padrões e materiais

Detalhes dos flanges Zhejiang Dafugui S32760

Zhejiang Dafugui S32760 Flanges Fluxo de PROCESSO

Protocolos de qualidade específicos para offshore

• Ensaios Não Destrutivos (END):100% de testes ultrassônicos (UT) e testes de líquido penetrante (PT) realizados de acordo com a Seção V da ASME para verificar a solidez do forjamento interno e a integridade da superfície.

• Microestrutura e Análise de Fase:Avaliação metalográfica conduzida de acordo com ASTM E562 para verificar uma matriz balanceada de ferrita-austenita de 40% a 60%, evitando a formação de fase intermetálica frágil.

• Calibração do perfil da rosca:Roscas internas auditadas com medidores de plugue GO/NO-GO calibrados para garantir um encaixe confiável da rosca em campo.

Foco na fabricação de fábrica

• Instalação de forjamento e usinagem pesada:Operando uma instalação moderna de 5.000 m² localizada a 3 km do Aeroporto de Wenzhou, a Dafugui utiliza equipamentos de forjamento de alta tonelagem para garantir o alinhamento denso de grãos necessário para ambientes de vibração marítima.

• Revestimento offshore e acabamento superficial:As faces e roscas de vedação do flange recebem tratamentos de proteção para resistir ao trânsito marítimo e ao armazenamento sob condições de alta umidade.

Informações sobre logística marítima

• Quantidade mínima de pedido (MOQ):1 peça (acomodando manutenção de emergência e retrofits de skid offshore)

• Prazo de entrega:15–30 dias para estoque padrão; 35–45 dias para tamanhos forjados personalizados

• Pacote de documentação:EN 10204 Tipo 3.1 MTC, Relatórios de Teste UT/PT, Certificado de Análise Química PMI

• Proteção de embalagem:Envolvimento de barreira anticorrosiva VCI dentro de caixas de madeira resistentes, em conformidade com a ISPM 15, adequadas para frete marítimo

Perguntas frequentes

• Por que os flanges rosqueados super duplex S32760 para petróleo e gás offshore são preferidos para projetos de modernização offshore?
As plataformas offshore impõem controles rígidos de segurança contra incêndio. Os flanges roscados permitem que os engenheiros de campo concluam conexões de tubulação ou reparos de emergência sem emitir licenças de trabalho a quente ou exigir tratamento térmico pós-soldagem.

• Quais diretrizes de torque e montagem devem ser seguidas durante a instalação?
Os técnicos devem limpar os perfis das roscas e aplicar uma pasta antigripante aprovada ou um composto de PTFE para roscas para evitar escoriações nas roscas sob maquiagens de alto torque.

• A Dafugui pode fabricar flanges roscados Classe 1500# RTJ para coletores submarinos do lado superior?
Sim. Usinamos ranhuras de junta tipo anel (RTJ) de precisão diretamente em flanges roscados S32760 de alta pressão de acordo com os padrões ASME B16.5.
