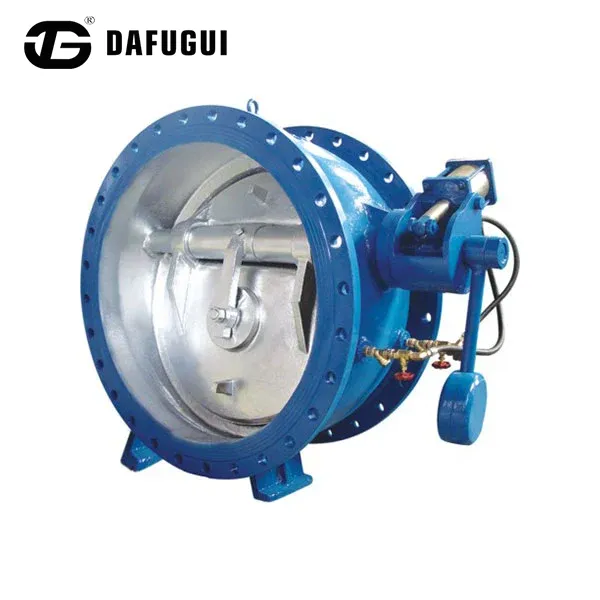

Válvula de retenção borboleta com cilindro de amortecimento hidráulico

Fornecida diretamente pelo fabricante chinês Dafugui, a válvula de retenção borboleta com cilindro de amortecimento hidráulico fornece controle confiável de refluxo para tubulações municipais e industriais de serviço pesado. Operando perfeitamente nos tamanhos DN50–DN1400, ele utiliza amortecimento hidráulico de estágio duplo para gerenciar picos de pressão sem comprometer a eficiência do sistema.

Fabricada com opções de corpo em ferro dúctil, aço fundido ou aço inoxidável, a válvula é adequada para tubulações de transmissão de água, sistemas de esgoto, redes de circulação de água de resfriamento e aplicações de fluidos industriais. A Dafugui fornece ajuste hidráulico personalizado com base na pressão da tubulação, características da bomba e requisitos operacionais.

Princípio Operacional do Controle do Buffer Hidráulico

Projeto de fechamento em dois estágios

Quando a válvula de retenção borboleta com cilindro de amortecimento hidráulico para ou a direção do fluxo muda, o disco da válvula começa a fechar automaticamente sob força de fluxo reverso.

Durante o primeiro estágio, aproximadamente 70–80% do percurso do disco é concluído rapidamente para evitar fluxo reverso excessivo.

Durante o segundo estágio, o cilindro amortecedor hidráulico externo controla o movimento de fechamento final, permitindo que o disco se aproxime gradativamente da sede da válvula.

Mecanismo de amortecimento do cilindro hidráulico

O cilindro hidráulico funciona através do deslocamento controlado do óleo. À medida que o eixo da válvula gira em direção à posição de fechamento, o movimento do pistão força o óleo hidráulico através de um canal de estrangulamento ajustável.

Isto cria uma resistência ajustável, diminuindo a velocidade de fechamento final e ajudando a reduzir as flutuações de pressão dentro do sistema de tubulação.

Desempenho de redução de golpe de aríete

Ao controlar a fase final de fechamento, o mecanismo de amortecimento hidráulico ajuda a minimizar a interrupção repentina do fluxo e reduz o risco de picos de pressão prejudiciais em tubulações de longa distância.

Padrões de Design e Conformidade

Principais recursos

Controle de fechamento hidráulico ajustável

O cilindro hidráulico montado lateralmente permite que os engenheiros ajustem a velocidade de fechamento de acordo com o comprimento da tubulação, características de desligamento da bomba e pressão operacional.

Isto torna a válvula adequada para diferentes redes de abastecimento de água e sistemas de fluidos industriais que exigem desempenho de fechamento personalizado.

Proteção contra refluxo anti-Slam

O mecanismo de fechamento controlado reduz o impacto repentino do disco contra a sede da válvula, ajudando a prolongar a vida útil e a manter a operação estável da tubulação.

Estrutura de válvula borboleta para serviço pesado

O design do disco borboleta oferece dimensões compactas, menores requisitos de espaço de instalação e operação confiável em sistemas de tubulações de grande diâmetro.

Várias opções de materiais

A Dafugui fornece diferentes materiais de corpo e componentes internos de acordo com as condições de aplicação:

• Ferro Dúctil GGG40/GGG50 para aplicações gerais de água
• WCB de aço fundido para sistemas industriais de alta pressão
• Aço inoxidável CF8/CF8M para ambientes com meios corrosivos

Controle e testes de qualidade

Cada DafuguiVálvula de retenção borboletapassa por procedimentos de inspeção antes do envio:

Teste de Shell Hidrostático

Os corpos das válvulas são testados sob pressão hidráulica de acordo com os requisitos da API 598 para verificar a resistência estrutural e a resistência à pressão.

Teste de vazamento de assento

Testes de vedação bidirecionais são realizados para confirmar a estanqueidade da válvula e evitar refluxo indesejado.

Inspeção Dimensional

Componentes críticos, incluindo eixos de válvulas, superfícies de vedação de discos e dimensões de flanges, são inspecionados usando equipamentos de medição de precisão.

Inspeção de Revestimento

A espessura do revestimento epóxi interno e externo é medida para garantir o desempenho da proteção contra corrosão.

Aplicações Industriais

Sistemas Municipais de Abastecimento de Água

Instalada após as estações de bombeamento e ao longo das tubulações de transmissão, a válvula ajuda a controlar o fluxo reverso e a reduzir as flutuações de pressão durante o desligamento da bomba.

Tubulações de Tratamento e Transferência de Esgoto

Adequado para sistemas de águas residuais onde são necessárias prevenção confiável de refluxo e proteção resistente à corrosão.

Sistemas de água de resfriamento para usinas de energia

Usado em tubulações de circulação de água de resfriamento para proteger bombas e manter a direção do fluxo estável.

Tubulações de Processos Industriais

Aplicável para água industrial, águas residuais tratadas e outros sistemas líquidos não agressivos que requerem fechamento controlado de válvula.

Vantagens de fabricação da Dafugui

Capacidade de usinagem de precisão

A Dafugui utiliza equipamentos de usinagem CNC para processar corpos de válvulas, eixos, discos e componentes de vedação, mantendo a precisão dimensional e a consistência da montagem.

Ajuste Hidráulico Personalizado

Os parâmetros do cilindro hidráulico podem ser configurados de acordo com:

• Comprimento da tubulação
• Capacidade da bomba
• Pressão estática
• Velocidade de fluxo
• Horário de fechamento obrigatório

Fabricação Integrada e Controle de Qualidade

Fundição de válvulas, usinagem, inspeção de montagem, testes de pressão e inspeção de revestimento são controlados por meio de um processo de fabricação integrado.

Especificações Técnicas

Perguntas frequentes

Como um cilindro de amortecimento hidráulico melhora uma válvula de retenção borboleta?

Uma válvula de retenção borboleta com cilindro de amortecimento hidráulico controla a velocidade de fechamento final do disco da válvula. Comparado com os métodos convencionais de fechamento mecânico, proporciona resistência ajustável durante o curso final, ajudando a reduzir mudanças repentinas de pressão causadas pelo fechamento rápido da válvula.

A velocidade de fechamento hidráulico pode ser ajustada após a instalação?

Sim. O sistema hidráulico pode ser equipado com componentes de estrangulamento ajustáveis, permitindo que o pessoal de manutenção modifique as características de fechamento de acordo com as condições reais de operação da tubulação.

Quais materiais estão disponíveis para aplicações corrosivas?

A Dafugui oferece componentes CF8/CF8M de aço inoxidável e opções de revestimento resistente à corrosão para aplicações que envolvem águas residuais, fluidos industriais ou ambientes que exigem proteção aprimorada contra corrosão.

Quais documentos de inspeção estão disponíveis para pedidos de exportação?

A Dafugui pode fornecer registros de inspeção, relatórios de testes de pressão, documentação de materiais e suporte de inspeção de terceiros de acordo com os requisitos do projeto do cliente.
