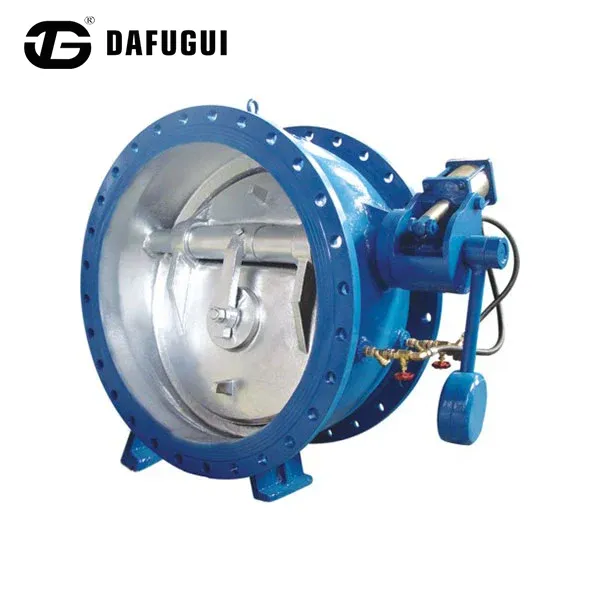

Válvula de retenção amortecedora borboleta de contrapeso com mecanismo de fechamento lento

A válvula de retenção borboleta de contrapeso Dafugui com mecanismo de fechamento lento combina força de fechamento assistida por gravidade com tecnologia de amortecimento hidráulico para obter fechamento estável e sem batidas sem fonte de alimentação externa.

Quando a operação da bomba para inesperadamente, o contrapeso gera um torque de fechamento inicial para conduzir o disco da válvula para a posição fechada. Durante a fase de fechamento final, o dispositivo de amortecimento hidráulico controla a velocidade de movimento do disco, reduzindo a interrupção repentina do fluxo e ajudando a minimizar os efeitos do golpe de aríete.

Fabricada nas instalações de produção de válvulas da Dafugui, a válvula suporta configurações de materiais de ferro dúctil, aço fundido e aço inoxidável para diferentes meios de tubulação e condições operacionais.

Princípio de funcionamento e controle de fechamento lento

Fechamento de contrapeso assistido por gravidade

Um braço de contrapeso externo é instalado no eixo da válvula para fornecer torque de fechamento contínuo através da força gravitacional. Ao contrário dos atuadores controlados eletricamente, a válvula de retenção borboleta de contrapeso com mecanismo de fechamento lento opera automaticamente durante falha de energia ou desligamento de emergência da bomba.

A posição do contrapeso pode ser ajustada ao longo do braço da alavanca para modificar as características de fechamento de acordo com a pressão da tubulação, velocidade do fluxo e requisitos de instalação.

Amortecimento Hidráulico para Fechamento Controlado

Durante o estágio inicial de fechamento, o disco da válvula se move rapidamente sob força de fluxo reverso e ação de contrapeso.

Quando o disco se aproxima da posição de assentamento, o cilindro de amortecimento hidráulico controla a velocidade final de fechamento regulando o fluxo de óleo através do sistema de estrangulamento interno.

Este processo de fechamento em duas etapas ajuda:

Reduza o impacto do disco da válvula contra a sede

Minimize a flutuação de pressão

Melhore a vida útil dos componentes de vedação

Reduza a vibração em grandes sistemas de tubulações

Vantagem da marca Dafugui: vantagem competitiva sobre seus pares

• Sinergia de Clusters Industriais:Localizada no distrito de Longwan, Wenzhou – a cidade de válvulas da China – e a apenas 3 km do aeroporto de Wenzhou, Dafugui se beneficia de uma cadeia de suprimentos local incomparável e de rotas marítimas internacionais eficientes.

• Unidade fabril integrada de 5.000 m²:Usinagem de fundição de carcaças, acabamento CNC, soldagem automatizada e testes de pressão sob o mesmo teto nos permitem eliminar margens de lucro de intermediários e oferecer preços competitivos direto da fábrica.

• Investimento em máquinas avançadas:Utilizando centros de usinagem de moldes em grande escala, tornos CNC de alta precisão e linhas de soldagem automatizadas, a Dafugui mantém maior precisão de produção e prazos de entrega mais curtos do que oficinas de montagem regionais.

Especificações Técnicas

Inspeção e testes de qualidade

Cada válvula de retenção borboleta de contrapeso Dafugui com mecanismo de fechamento lento passa por procedimentos de inspeção antes do envio:

Teste de pressão hidrostática

Os corpos das válvulas são testados sob pressão hidrostática de acordo com os padrões aplicáveis ​​para verificar a resistência à pressão e a integridade estrutural.

Teste de vazamento de assento

O desempenho da vedação é verificado sob condições de pressão nominal para confirmar o desempenho confiável do fechamento.

Teste de desempenho de amortecimento hidráulico

O curso de fechamento e as características de amortecimento são inspecionados para garantir o bom funcionamento do mecanismo de fechamento lento.

Inspeção Dimensional

Componentes críticos, incluindo:

Eixo da válvula

Posição do disco

Dimensões do flange

Articulação de contrapeso

são medidos antes da montagem final.

Perguntas frequentes

O que acontece se uma falha de energia parar inesperadamente as bombas principais?

O mecanismo de contrapeso cai automaticamente sob a ação da gravidade quando o fluxo direto é interrompido, iniciando o fechamento imediato sem exigir eletricidade externa ou intervenção manual.

A válvula de retenção borboleta de contrapeso com mecanismo de fechamento lento pode ser usada em tubulações de água bruta não tratada?

Sim, quando equipado com um corpo de ferro dúctil revestido com epóxi e eixo de aço inoxidável, ele lida com água bruta de rio e escoamento de águas pluviais contendo sólidos suspensos suaves sem grudar.

Como os preços da Dafugui se comparam aos dos fornecedores europeus de válvulas?

Ao aproveitar o ecossistema industrial maduro de Wenzhou e as operações de fábrica integradas, a Dafugui fornece pacotes de válvulas em conformidade com CE e API com prazos de aquisição e custos significativamente reduzidos.
