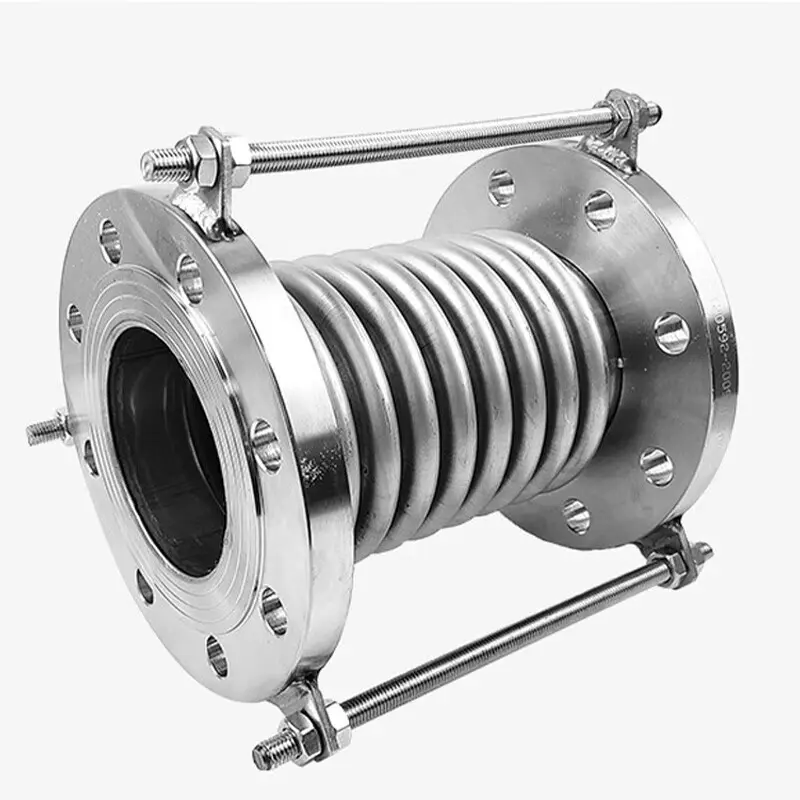

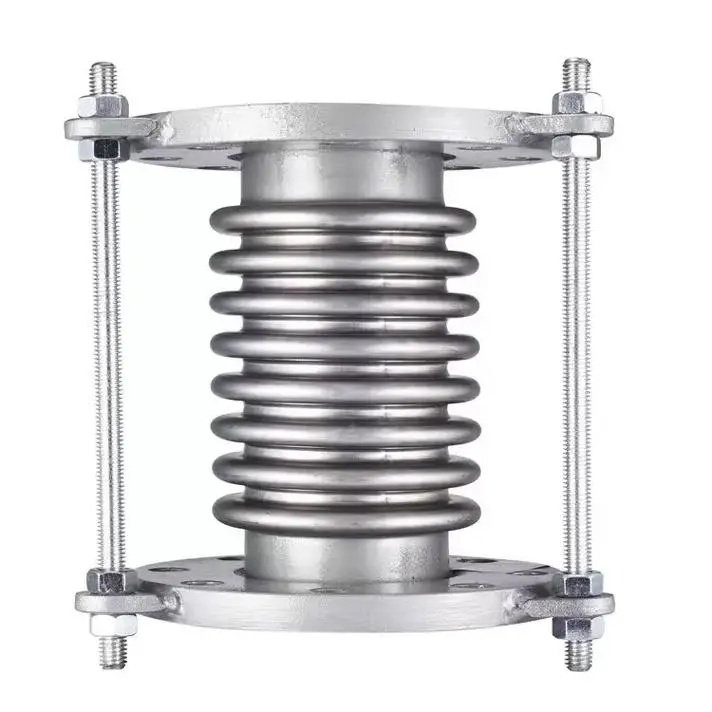

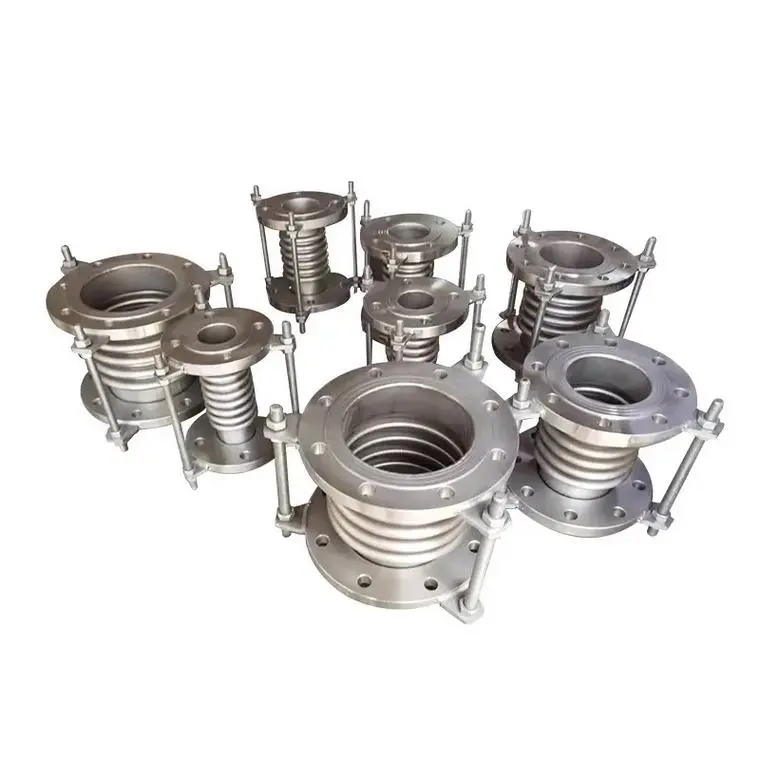

Junta de Expansão de Fole

A junta de expansão de fole, também conhecida como junta de expansão, é um elemento de compensação que utiliza a deformação elástica do fole para compensar o deslocamento térmico da tubulação, deformação mecânica e absorver vibrações. Consiste em foles (um elemento elástico) como corpo de trabalho principal, juntamente com tubos finais, suportes, flanges, conduítes e outros acessórios. Os métodos de conexão incluem tipos flangeados e soldados.

Princípio de funcionamento

O principal princípio de funcionamento da Junta de Expansão de Fole é utilizar a deformação elástica do fole para absorver e compensar deslocamentos axiais, angulares, laterais e combinados causados ​​por deformação térmica, deformação mecânica e diversas vibrações mecânicas em tubulações.

Quando as tubulações se expandem ou contraem devido a mudanças de temperatura, o fole sofre deformação através de sua estrutura corrugada exclusiva, convertendo a tensão de deslocamento da tubulação em energia de deformação elástica do fole, reduzindo assim a tensão de deformação da tubulação e prolongando a vida útil da tubulação. Além disso, a junta de expansão de fole oferece múltiplas funções, incluindo resistência à pressão, vedação, resistência à corrosão, resistência à temperatura, resistência ao impacto, amortecimento de vibrações e redução de ruído.

Principais vantagens

Tipos principais

As juntas de expansão de fole são classificadas principalmente em três categorias com base no modo de compensação:

Tipo Axial:Absorve principalmente o deslocamento axial

Tipo Lateral:Absorve principalmente o deslocamento lateral

Tipo angular:Absorve principalmente o deslocamento angular

Também estão disponíveis tipos com pressão balanceada e diversas configurações de compensação combinada. Com base no material, eles podem ser divididos em tipos metálicos e não metálicos. A Dafugui pode fornecer recomendações de tipo correspondentes com base nos padrões de deslocamento específicos e nas condições operacionais do seu sistema de tubulação.

Guia de instalação

1. Inspeção de pré-instalação:Verifique o modelo, as especificações e a configuração do pipeline para garantir a conformidade com os requisitos do projeto
2. Confirmação de direção:Para compensadores com mangas internas, certifique-se de que a direção da manga esteja alinhada com a direção do fluxo médio
3. Sem ajuste forçado:Não use a deformação do compensador para ajustar os desvios de instalação da tubulação, pois isso afeta o funcionamento normal e a vida útil
4. Proteja o fole:Evite que respingos de soldagem entrem em contato com a superfície do fole e evite danos mecânicos durante a instalação
5. Remover dispositivos de posicionamento:Remova os dispositivos auxiliares de posicionamento usados ​​para transporte após a conclusão da instalação da tubulação
6. Teste Hidrostático:Reforçar os suportes fixos da tubulação nas extremidades da tubulação onde os compensadores são instalados durante o teste hidrostático
7. Peças móveis:Todos os componentes móveis não devem ser restringidos por estruturas externas

Perguntas frequentes

Q1: Qual é a diferença entre juntas de dilatação de fole e juntas de dilatação de manga? Como escolher?

R: As juntas de expansão do fole absorvem o deslocamento através da deformação elástica do fole, oferecendo grande capacidade de compensação, boa vedação e adequação para deslocamento multidirecional. As juntas de dilatação da manga absorvem o deslocamento axial através do deslizamento da manga, com estrutura mais simples mas necessitando de manutenção regular. As juntas de dilatação de fole são mais amplamente utilizadas em condições gerais. A seleção deve ser baseada no tipo de deslocamento, pressão e temperatura de trabalho; A equipe técnica da Dafugui pode auxiliar no dimensionamento.

Q2: Como selecionar o material do fole para juntas de dilatação?

R: Os materiais comuns incluem aço inoxidável 304, 316L, 321, etc. 304 é adequado para condições gerais; 316L oferece melhor resistência à corrosão para ambientes químicos e marítimos; 321 oferece melhor resistência a altas temperaturas para tubulações de vapor. A Dafugui pode recomendar materiais apropriados com base no tipo de meio e nas condições de temperatura.

Q3: A junta de expansão do fole requer manutenção regular? O que deve ser verificado?

R: Sim. Recomenda-se inspeção regular: verifique a superfície do fole quanto a rachaduras, corrosão ou danos mecânicos; verifique se os parafusos de conexão do flange estão soltos; verifique os dispositivos de limite quanto ao posicionamento correto. Se forem encontrados danos ou deformações significativas no fole, substitua-o imediatamente para evitar acidentes na tubulação.

Q4: O Dafugui oferece suporte à personalização de juntas de expansão de fole?

R: Sim. Oferecemos serviços de personalização não padronizados, incluindo diâmetros não padronizados, materiais especiais (por exemplo, ligas à base de níquel), pressão de trabalho especial e requisitos de temperatura. Forneça seus parâmetros operacionais e nossa equipe técnica desenvolverá uma solução customizada.
