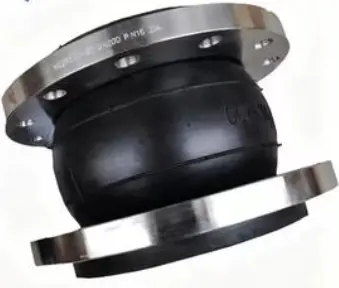

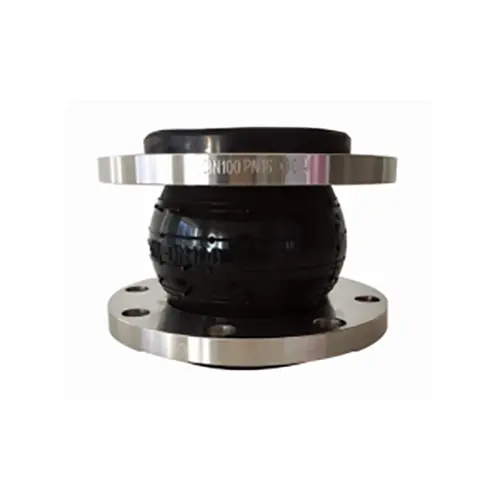

Junta de expansão de borracha de esfera única

A junta de expansão de borracha de esfera única (também conhecida como junta de borracha de esfera única flexível ou isolador de vibração) é um conector flexível de tubulação altamente elástico. O produto consiste em um corpo esférico de borracha (camada interna de borracha, reforço de tecido com cordão de náilon, camada externa de borracha) combinado com flanges de metal soltos, moldados por vulcanização em alta temperatura e alta pressão. Os produtos atendem rigorosamente aos padrões GB/T 26121, com múltiplas inspeções de qualidade desde matérias-primas até produtos acabados, apresentando alta densidade interna e significativa deformação elástica. Os materiais da esfera incluem NR, NBR, EPDM, CR, FKM, etc., oferecendo resistência ao calor, ácidos, álcalis, corrosão e óleo. Os materiais do flange incluem aço carbono Q235 ou aço inoxidável 304/316L.

Duas funções principais: compensação de deslocamento + amortecimento de vibração

A Junta de Expansão de Borracha de Esfera Única serve duas funções principais durante a operação:

Primeiro, compensação de deslocamento. Quando as tubulações sofrem expansão/contração térmica devido a mudanças de temperatura ou deslocamento devido à vibração do equipamento, a esfera de borracha sofre deformação elástica através de sua estrutura curva exclusiva, convertendo a tensão de deslocamento da tubulação em energia de deformação elástica, absorvendo efetivamente os deslocamentos axiais, laterais e angulares e reduzindo a tensão da tubulação.

Em segundo lugar, amortecimento de vibrações e redução de ruído. A borracha, por ser um mau condutor, bloqueia efetivamente a transmissão de vibrações e ruídos em tubulações, protegendo bombas, válvulas e outros equipamentos contra danos por vibração, ao mesmo tempo que reduz o ruído transmitido pela estrutura.

Aplicativos

Amplamente utilizado em abastecimento e drenagem de água, circulação de água, HVAC, proteção contra incêndio, fabricação de papel, farmacêutica, química, marítima, energia e outros sistemas de dutos. Particularmente adequado para:

• Conexões de sucção/descarga da bomba --- absorvendo a vibração da bomba para proteger o equipamento a jusante
• Curvas de tubulação --- compensando desvios de instalação e deslocamento térmico
• Sistemas de proteção contra incêndio --- conectando bombas de incêndio a tubulações, absorvendo flutuações de pressão
• Sistemas de água circulante de resfriamento --- água de alimentação de usina termelétrica e circulação de resfriamento
• Tubulações com mudanças freqüentes de temperatura --- absorvendo efetivamente deslocamentos térmicos repetidos

Os meios adequados incluem: ar, ar comprimido, água, água do mar, água quente, óleo, ácidos fracos, álcalis fracos, etc.

Guia de seleção de materiais

Perguntas frequentes

Q1: Qual é a diferença entre esfera única e esfera dupla? Como escolher?

R: A esfera única possui estrutura mais simples, tamanho menor e menor custo, adequada para compensação geral de deslocamento e amortecimento de vibrações. A esfera dupla oferece maior compensação e melhor amortecimento, adequada para grandes deslocamentos ou vibrações severas. A esfera única é suficiente para condições gerais; Dafugui pode ajudar na seleção.

Q2: Como selecionar o material de borracha com base no meio?

A: Água/ar → NR; Petróleo → NBR; Ácidos/álcalis/exterior → EPDM; Alta temperatura/corrosivo → FKM. A Dafugui pode fornecer recomendações profissionais com base nas suas condições operacionais.

Q3: Quanto tempo dura o produto? Quando substituir?

R: 3-5 anos em condições normais. Substitua se forem encontradas rachaduras, envelhecimento, abaulamento ou vazamento contínuo na superfície da esfera. A Dafugui fornece peças de reposição genuínas.
