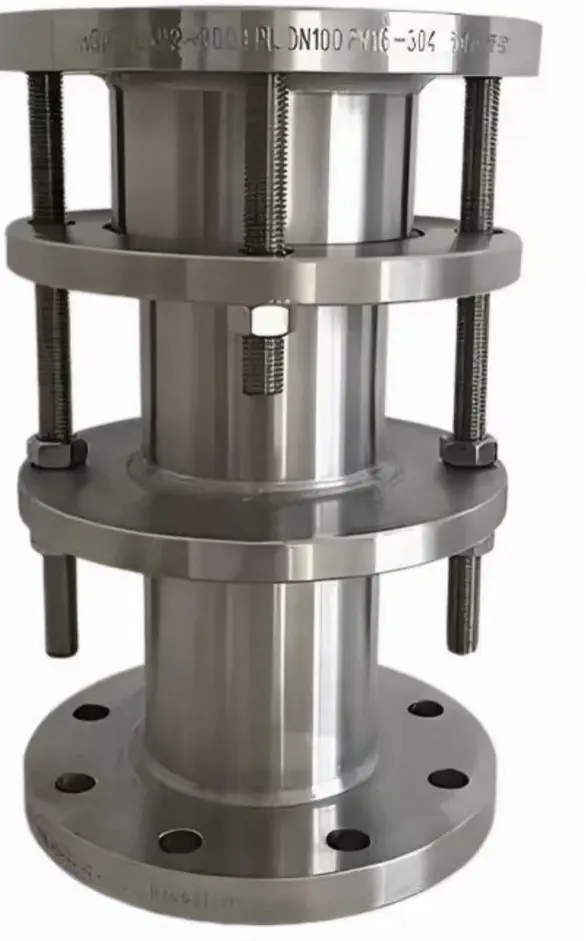

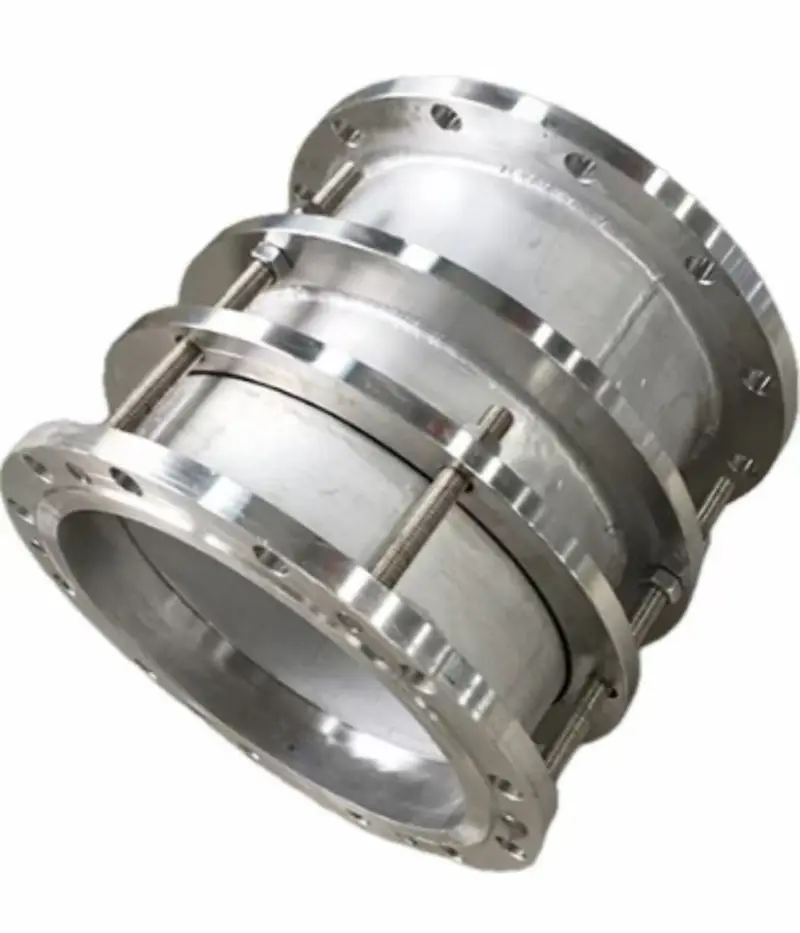

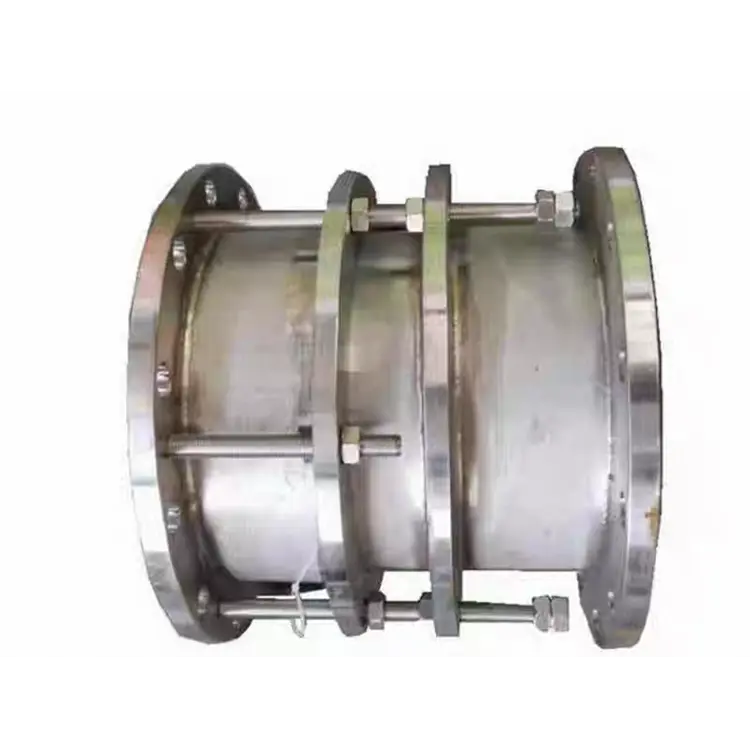

Junta de expansão de aço com flange dupla

A Junta de Expansão de Aço com Flange Dupla (também conhecida como tipo VSSJA-2/B2F) consiste em corpo, anel de vedação, bucim, tubo telescópico e porcas limitadoras. O produto incorpora um dispositivo limite baseado na estrutura de expansão solta, travada com porcas duplas no ponto de expansão máxima. O tubo se expande e contrai livremente dentro da faixa permitida; uma vez excedido o limite, a limitação rígida é acionada.

Dafugui, localizada em Wenzhou, Zhejiang, está equipada com instalações avançadas de usinagem CNC e um rigoroso sistema de controle de qualidade. Desde a entrada da matéria-prima até a expedição do produto acabado, todos os processos passam por rigorosa inspeção. Os materiais podem ser selecionados entre Aço Carbono Q235, Ferro Dúctil QT400-15, Aço Inoxidável 316 ou Aço Fundido com base nas condições operacionais, garantindo excelente desempenho em vários ambientes.

Estrutura de alta resistência, durabilidade duradoura

O corpo todo em aço e o design do tubo telescópico oferecem alta resistência à tração e à compressão. Em comparação com as juntas de borracha, as juntas de expansão de aço funcionam de forma mais estável sob condições de alta temperatura, alta pressão e meios corrosivos, com uma vida útil mais longa, particularmente adequadas para tubulações de vapor e sistemas industriais de circulação de água.

Limitação precisa, proteção de segurança

O dispositivo limitador de porca dupla trava com precisão no ponto de expansão máxima. A junta opera livremente durante condições normais, mas quando o deslocamento da tubulação excede o limite, a limitação rígida é imediatamente acionada para evitar arrancamento ou danos, evitando vazamentos na tubulação e falhas do equipamento causadas por deslocamento excessivo.

Especificações Técnicas

Guia de instalação

1. Pré-instalação:Afrouxe os parafusos da gaxeta e estenda o produto até o comprimento de instalação
2. Conecte flanges:Ajuste o comprimento da conexão entre ambas as extremidades e os flanges da tubulação, garantindo o alinhamento adequado
3. Aperte os parafusos:Aperte os parafusos da sobreposta de maneira uniforme e diagonal em sequência para evitar compressão irregular
4. Ajustar Limite:Ajuste as porcas limitadoras na posição projetada para travar a quantidade de expansão
5. Instalação aérea:Para aplicações suspensas, devem ser instalados suportes fixos apropriados em ambas as extremidades

Perguntas frequentes

Q1: A junta de expansão de aço com flange duplo e a junta de expansão limitada com flange duplo são o mesmo produto?

R: Eles são essencialmente a mesma categoria de produto, ambos projetados para compensar o deslocamento da tubulação com proteção limite. Diferentes fabricantes podem usar diferentes convenções de nomenclatura. O modelo VSSJA-2 (B2F) da Dafugui cobre ambos. Basta confirmar se o padrão, o diâmetro, a pressão e o material atendem às suas condições operacionais.

Q2: Qual é a diferença entre juntas de dilatação de aço e juntas de borracha? Como escolher?

R: As juntas de expansão de aço apresentam uma estrutura totalmente metálica com maior resistência à temperatura (até 250 ℃) e maior capacidade de pressão (até 2,5 MPa), adequadas para vapor, água em alta temperatura e meios corrosivos. As juntas de borracha oferecem melhor amortecimento de vibrações e redução de ruído, adequadas para condições normais de temperatura e baixa pressão. Se a sua tubulação operar em temperaturas mais altas ou com meios corrosivos, são recomendadas juntas de expansão de aço.

Q3: O Dafugui oferece suporte à exportação? Quais mercados você atende?

R: Sim. Dafugui está localizada em Wenzhou, Zhejiang. Temos experiência madura em embalagens de exportação e logística para garantir a segurança do produto durante o transporte de longa distância.

Q4: Podem ser personalizados tamanhos não padronizados ou materiais especiais?

R: Sim. Dafugui oferece suporte a serviços de personalização não padronizados, incluindo diâmetros não padronizados (além da faixa DN50-DN3000), materiais especiais (por exemplo, aço inoxidável completo 316L, aço inoxidável duplex) e pressões de trabalho especiais. Forneça seus parâmetros operacionais e nossa equipe técnica desenvolverá uma solução customizada.
