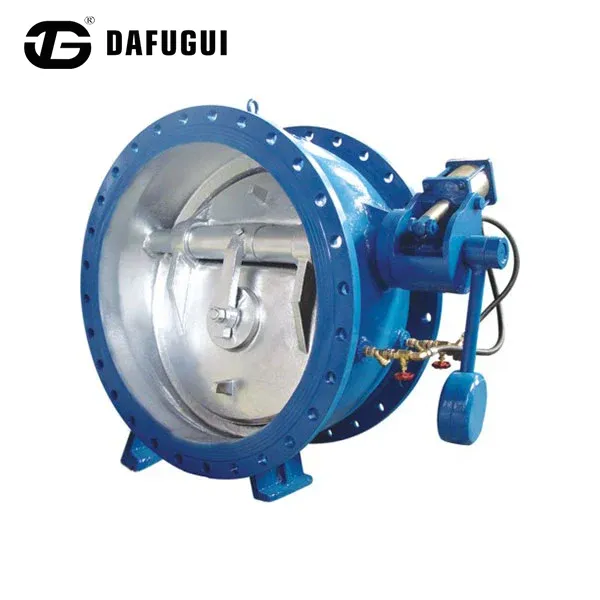

Válvula de retenção borboleta com velocidade de fechamento lento controlada

A válvula de retenção tipo borboleta com velocidade de fechamento lento controlada da Dafugui foi projetada para transmissão de água municipal, sistemas de circulação industrial e aplicações de estação de bombeamento onde o fechamento descontrolado da válvula pode causar flutuações de pressão e estresse mecânico.

A válvula combina uma estrutura de válvula de retenção borboleta com um sistema de amortecimento hidráulico ajustável. Durante a operação normal, o disco abre com baixa resistência ao fluxo. Quando ocorre fluxo reverso após o desligamento da bomba, o dispositivo de amortecimento hidráulico controla o estágio final de fechamento, ajudando a reduzir o impacto repentino do disco e minimizar os efeitos do golpe de aríete.

Fabricadas com componentes usinados em CNC, corpos de válvula testados sob pressão e diversas opções de conexão de flange, as válvulas Dafugui estão disponíveis para sistemas de tubulação DN50–DN1400 com classificações de pressão de até 2,5 MPa.

Controle de amortecimento hidráulico ajustável

Ajuste variável do acelerador hidráulico

A válvula de retenção borboleta com velocidade de fechamento lento controlada é equipada com uma válvula de agulha ajustável que controla a resistência ao fluxo de óleo dentro da câmara de amortecimento. Ao ajustar a abertura do acelerador, os engenheiros de manutenção podem modificar a velocidade de fechamento lento de acordo com os requisitos reais da tubulação.

Isto permite que as características de fechamento da válvula sejam combinadas com diferentes condições do sistema, incluindo:

Tubulações de transmissão de água de longa distância

Estação de bombeamento de alta altura

Linhas de descarga de grande diâmetro

Sistemas industriais de água de resfriamento

Desempenho de fechamento em dois estágios

A válvula adota um processo de fechamento em dois estágios:

Estágio de fechamento rápido (curso inicial)

O disco move-se rapidamente através da maior parte do seu ângulo de fechamento sob força de fluxo reverso, reduzindo a quantidade de movimento reverso do fluido.

Estágio de fechamento lento controlado (golpe final)

À medida que o disco se aproxima da posição da sede, o cilindro hidráulico aumenta gradualmente a resistência, retardando o movimento final e reduzindo o impacto mecânico na sede da válvula.

Esta sequência de fechamento controlada ajuda a obter um desempenho de fechamento mais suave em comparação com válvulas de retenção convencionais sem sistemas de amortecimento.

Proteção de amortecedor hidráulico

A válvula de retenção borboleta com velocidade de fechamento lento controlada absorve parte da energia de fechamento do disco por meio do deslocamento controlado do óleo. Isso reduz:

Força de impacto do disco da válvula

Vibração de tubulação

Flutuação de pressão durante os disparos da bomba

Tensão mecânica nos componentes da tubulação conectada

Especificações Técnicas

Inspeção de qualidade e testes de fábrica

Para garantir uma operação confiável antes do envio, a Dafugui realiza procedimentos de inspeção, incluindo:

Teste de pressão hidrostática

Os corpos das válvulas são testados sob pressão hidráulica de acordo com os padrões aplicáveis ​​para verificar a resistência estrutural e o desempenho da vedação.

Teste de função do cilindro hidráulico

Cada conjunto de amortecimento é verificado quanto a:

Movimento suave do pistão

Resposta do acelerador ajustável

Consistência da velocidade de fechamento

Inspeção de Precisão Dimensional

Componentes críticos, incluindo:

Diâmetro do eixo

Alinhamento de disco

Dimensões de usinagem do assento

Dimensões de conexão de flange

são inspecionados usando equipamentos de medição de precisão.

Inspeção de qualidade de revestimento

A espessura do revestimento protetor e a qualidade da superfície são inspecionadas para melhorar a resistência à corrosão durante a operação a longo prazo.

Perguntas frequentes

Como o cilindro hidráulico ajustável controla a velocidade de fechamento da válvula?

A válvula de retenção borboleta com velocidade de fechamento lento controlada controla a velocidade de fechamento regulando o fluxo de óleo através de uma válvula borboleta ajustável. Alterar a abertura do acelerador modifica a resistência de amortecimento, permitindo que os engenheiros ajustem o estágio final de fechamento de acordo com as condições de operação da tubulação.

Por que o fechamento lento é importante em grandes tubulações de água?

Tubulações de grande diâmetro contêm um momento fluido significativo. O fechamento rápido da válvula pode criar ondas de pressão que sobrecarregam tubos, juntas e equipamentos. O fechamento lento controlado ajuda a reduzir essas mudanças repentinas de pressão durante eventos de desligamento da bomba.

A Dafugui pode personalizar a válvula de acordo com as diferentes condições da estação de bombeamento?

Sim. A Dafugui pode ajustar as características de amortecimento hidráulico com base no comprimento da tubulação, vazão, classificação de pressão e requisitos do projeto para fornecer uma configuração de válvula adequada.

Quais inspeções são realizadas antes do envio?

Cada válvula passa por testes de pressão, inspeção dimensional, verificações da função de amortecimento hidráulico e inspeção de qualidade do revestimento antes da entrega.
