Válvula Borboleta de Assento Elástico

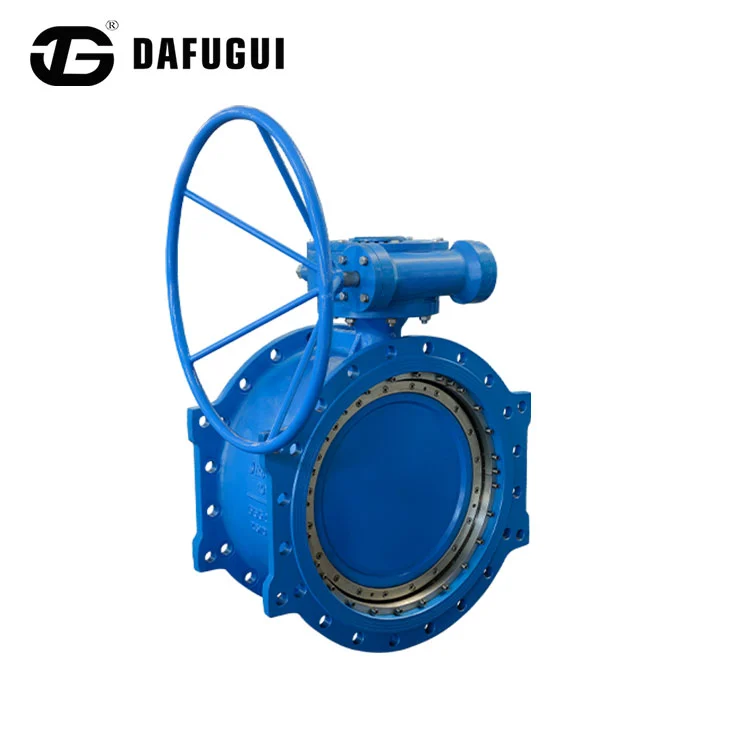

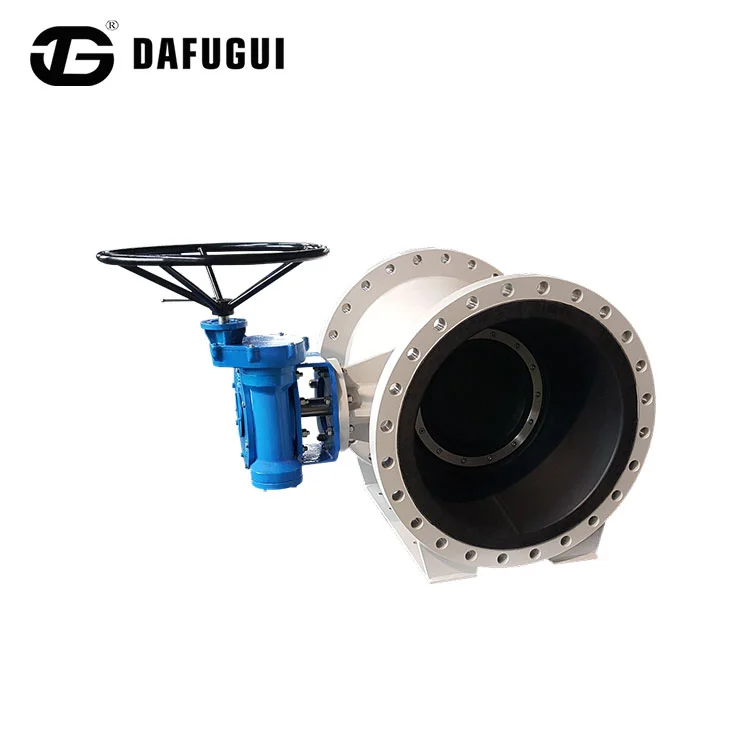

Esta válvula borboleta de sede elástica Dafugui é de alta qualidade e durável. Ele usa uma estrutura de vedação de placa metal-metal ou composta e atinge vazamento zero através de um anel de vedação flexível de aço inoxidável. Ele pode manter uma vedação hermética e permanecer indeformado mesmo sob condições de alta ou baixa temperatura.

Parâmetros do produto

Análise e Problemas

A válvula borboleta de sede elástica consiste em componentes principais, como corpo da válvula, placa da válvula, haste da válvula, sede elástica e anel de pressão.

Estrutura e função do anel de pressão: A lateral do anel de pressão forma um par de vedação com o corpo da válvula e o flange do tubo. Os furos dos parafusos estão presentes nas laterais; parafusos são usados ​​para apertar o anel de pressão, fixando a sede da válvula e integrando-a ao corpo da válvula para formar o comprimento estrutural geral da válvula.

Devido aos furos dos parafusos na lateral do anel de pressão, o diâmetro efetivo da superfície de vedação é reduzido. A maioria dos usuários usa flanges deslizantes, cujo diâmetro interno nominal é 10-20 mm maior. Isto reduz a superfície de vedação eficaz. Se a válvula e o flange do tubo não estiverem concêntricos durante a instalação, a válvula ficará desalinhada e pressionada contra os orifícios dos parafusos. Neste caso, os furos dos parafusos ficarão expostos dentro do furo interno do flange do tubo, causando vazamento. O vazamento é caracterizado pelo fluxo do meio pela parte traseira do anel de pressão.

Precauções de aceitação

Por motivos estruturais, ocorreram vazamentos durante os testes e aceitação, levando o usuário a notificar o fabricante sobre a não conformidade. No entanto, após a comunicação, os produtos passaram na inspeção sem problemas e funcionaram sem problemas. Portanto, as precauções a seguir são fornecidas para ajudar os usuários a compreender e usar melhor os assentos elásticos.

1. Ao testar uma válvula borboleta de sede elástica, coloque-a na horizontal com o lado do anel de pressão voltado para cima. Coloque uma placa de pressão nesta superfície plana que seja aproximadamente do mesmo tamanho que o diâmetro externo do flange e o diâmetro da válvula. Se estiver usando uma máquina de teste de pressão, as garras de pressão devem pressionar contra esta placa de pressão para garantir uma distribuição uniforme da pressão no anel de pressão em um lado do corpo da válvula.

2. Ao testar com um flange cego, as válvulas borboleta elásticas de vedação rígida do tipo wafer geralmente são testadas usando dois flanges fixados juntos. Para válvulas borboleta com sede elástica flangeada, às vezes os usuários usam apenas um flange na parte inferior para aparafusar à válvula. Neste caso, os parafusos de fixação do anel de pressão no corpo da válvula devem suportar a pressão total do meio.

Os pontos acima são problemas comuns encontrados durante a instalação. Compreender a estrutura da nossa válvula facilitará a instalação e garantirá o uso correto da válvula borboleta elástica de vedação rígida.

Aplicativos e recursos

A válvula borboleta de sede elástica utiliza um anel de vedação flexível de aço inoxidável montado no corpo da válvula para obter vazamento zero real:

1. Vedação ajustável, sem vazamentos por 100.000 ciclos;

2. Estrutura de vedação especial, sem deformação por tensão sob condições altas e frias, alcançando vazamento zero;

3. Estrutura excêntrica tridimensional, abrindo as vedações imediatamente, fechando as vedações imediatamente após o contato;

4. Dispositivo de posicionamento axial, resolvendo o problema de fácil vazamento devido ao desgaste da superfície de vedação axial; o atuador pode ser instalado em qualquer direção;

5. Adequado para uso em tubulações limpas nas indústrias alimentícia, farmacêutica e química, bem como proteção ambiental industrial, tratamento de água, arranha-céus e tubulações de abastecimento e drenagem de água para abrir, fechar ou regular o fluxo de mídia.
