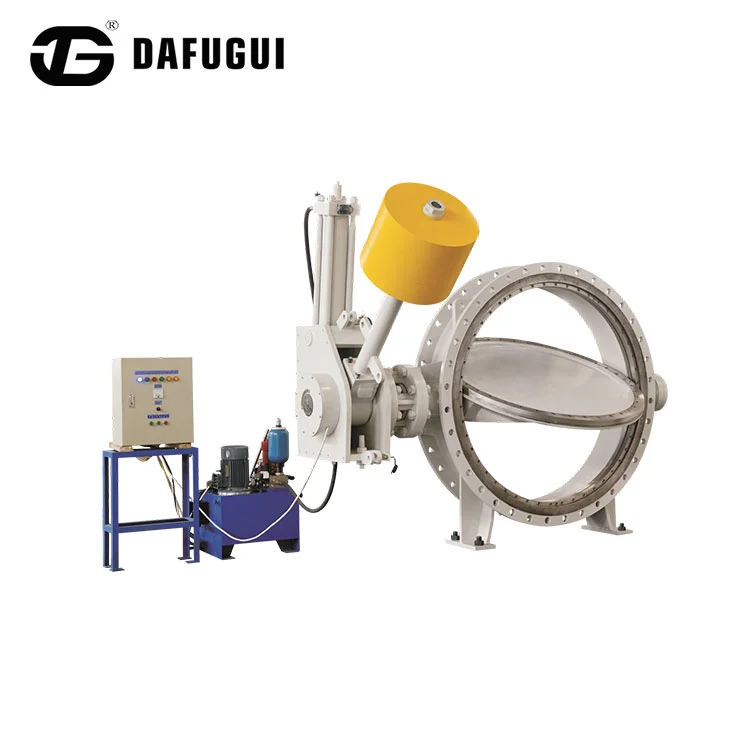

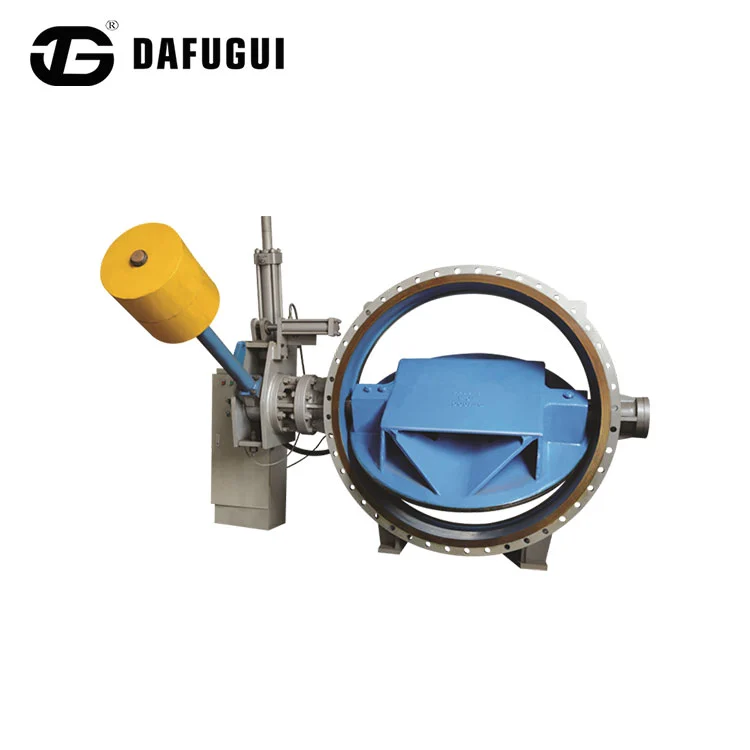

Válvula borboleta de verificação de controle hidráulico

Os produtos da Dafugui são vendidos para vários países e regiões ao redor do mundo, abrangendo mercados na Ásia, Europa e Américas. Entre elas, a Válvula Borboleta de Verificação de Controle Hidráulico utiliza a energia potencial de um martelo gravitacional ou a energia comprimida de um acumulador como fonte de energia para o fechamento da válvula. Atualmente é um dos dispositivos de controle de dutos mais avançados no país e no exterior. Ao trabalhar, a válvula borboleta de verificação de controle hidráulico funciona em conjunto com o hospedeiro da tubulação e, de acordo com o princípio do processo de transição hidráulica, consegue um desligamento confiável da tubulação por meio de um programa predefinido de abertura e fechamento, eliminando efetivamente o golpe de aríete na tubulação e desempenhando um papel na proteção da segurança do sistema de tubulação.

Parâmetros do produto

Princípio de funcionamento

1. Mecanismo de acionamento

A energia potencial do contrapeso fornece a energia para fechar a válvula. Após a partida da bomba de óleo, o óleo pressurizado aciona o pistão no cilindro de óleo. O pistão e a alavanca trabalham juntos para levantar o contrapeso, completando a abertura da válvula.

2. Controle de abertura de válvula

Operação da bomba centrífuga: Abertura retardada da válvula após a partida da bomba.

Operação da bomba de fluxo axial: A bomba e a válvula iniciam de forma síncrona ou a válvula abre parcialmente primeiro.

Operação da turbina hidráulica: Pré-despressurização da válvula de bypass, a válvula principal abre, a turbina dá partida.

3. Sistema de retenção de pressão

Retenção automática de pressão na abertura da válvula; faixa de pressão do acumulador: 20-32MPa. Reabastecimento automático da pressão da bomba de óleo quando a pressão é reduzida ao limite de baixa pressão.

4. Controle de fechamento da válvula

aço inoxidável austenítico: CF8、CF8M、CF3、CF3M、321、347、XM-19

Estágio de fechamento rápido: Corta 70% do fluxo de água.

Estágio de fechamento lento: Os 30% restantes fecham lentamente. O buffer de dois estágios elimina o golpe de aríete.

5. Operação de Emergência

A operação manual da bomba permite a partida sem energia da válvula borboleta de retenção do controle hidráulico. A abertura da válvula de corte força o contrapeso a fechar a válvula borboleta de retenção do controle hidráulico.

Propósito

A válvula borboleta de retenção de controle hidráulico foi projetada para instalação na saída da bomba em tubulações de meio água, funcionando tanto como válvula de corte quanto como válvula de retenção. Seu tempo e velocidade de fechamento são ajustáveis ​​para eliminar ou reduzir os efeitos do golpe de aríete e evitar o refluxo do meio de trabalho.

Recursos e vantagens

1. A válvula borboleta de retenção de controle hidráulico é acionada hidraulicamente e fechada pela energia potencial do contrapeso, proporcionando desempenho operacional excelente e confiável.

2. Instalada a jusante da bomba, a válvula borboleta de retenção de controle hidráulico pode ser usada como uma válvula gaveta/borboleta ou uma válvula de retenção. Seu coeficiente de resistência ao fluxo é de apenas 30% do das válvulas mencionadas, economizando energia significativamente.

3. O contrapeso está equipado com um dispositivo de travamento. Quando a válvula borboleta de retenção do controle hidráulico atinge a posição especificada, o braço do contrapeso deve ser travado por um pino de travamento para evitar que o contrapeso caia para trás e feche a válvula.

Retenção automática de pressão na abertura da válvula; faixa de pressão do acumulador: 20-32MPa. Reabastecimento automático da pressão da bomba de óleo quando a pressão é reduzida ao limite de baixa pressão.
