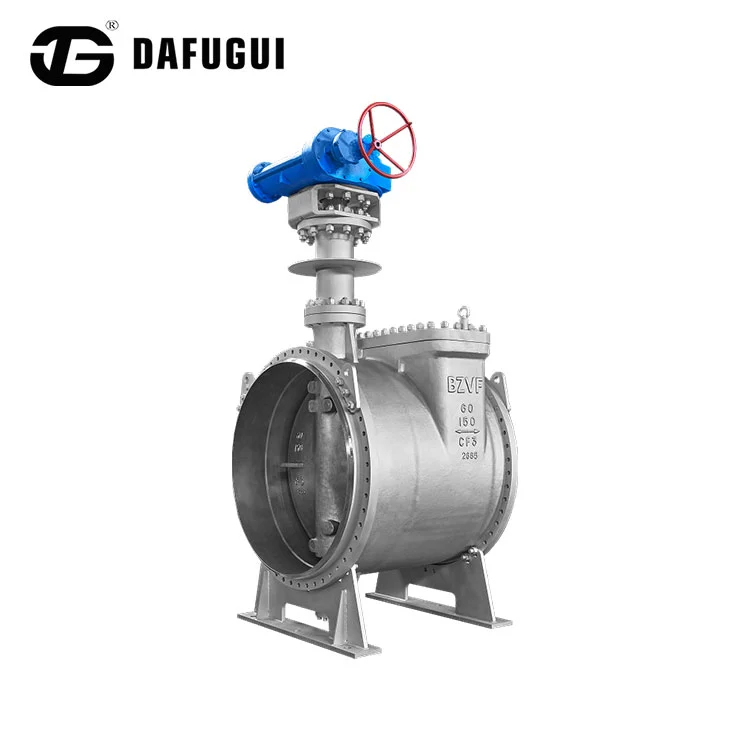

Válvula borboleta de baixa temperatura

2. Controle da direção de instalação: A marcação da direção do fluxo médio no corpo da válvula deve ser consistente com a direção do fluxo da tubulação. A instalação reversa de uma estrutura excêntrica única aumentará a taxa de vazamento em 10 vezes.

Parâmetros do produto

Principais recursos

1. Garantia de vedação criogênica: A superfície de vedação principal da válvula borboleta de baixa temperatura utiliza um processo de soldagem de liga à base de níquel, suportando temperaturas tão baixas quanto -196 ℃. Uma estrutura de vedação de dois estágios composta por fole e enrolamento de grafite garante uma taxa de vazamento não superior a 50 ppm. O sistema de vedação duplo da haste da válvula, combinado com uma caixa de empanque reforçada por mola, atende aos requisitos de vedação em nível de vácuo. Todos os componentes da sede da válvula são feitos de aço inoxidável recozido em baixa temperatura e foram submetidos a testes de corrosão intergranular para eliminar o risco de deformação por fluxo a frio.

2. Projeto de resistência à fragilização criogênica: O corpo da válvula da válvula borboleta de baixa temperatura passa por tratamento de estabilização de austenitização criogênica e a placa borboleta é usinada criogenicamente com nitrogênio líquido.

3. Adaptabilidade em ampla faixa de temperatura: A tampa estendida da válvula forma uma barreira de isolamento frio e, com uma jaqueta de vácuo opcional, a estabilidade térmica pode ser mantida a -100 ℃. O design da sede da válvula com autoaperto em forma de cunha garante que a pressão de vedação permaneça acima de 6,5 MPa mesmo com flutuações de temperatura, melhorando a confiabilidade do sistema.

3. Adaptabilidade em ampla faixa de temperatura: A tampa estendida da válvula forma uma barreira de isolamento frio e, com uma jaqueta de vácuo opcional, a estabilidade térmica pode ser mantida a -100 ℃. O design da sede da válvula com autoaperto em forma de cunha garante que a pressão de vedação permaneça acima de 6,5 MPa mesmo com flutuações de temperatura, melhorando a confiabilidade do sistema.

Instruções de uso

1. Tratamento de pré-resfriamento: Antes de usar a válvula borboleta de baixa temperatura, ela deve ser pré-resfriada usando um método de gradiente. Primeiro, purgue o ar com nitrogênio e esfrie até a temperatura operacional a uma taxa inferior a 30°C/hora. A introdução direta de meios criogênicos é estritamente proibida para evitar rachaduras a frio na superfície de vedação.

2. Controle da direção de instalação: A marcação da direção do fluxo médio no corpo da válvula deve ser consistente com a direção do fluxo da tubulação. A instalação reversa de uma estrutura excêntrica única aumentará a taxa de vazamento em 10 vezes.

Requisitos de manutenção

1. Manutenção Regular

Recomenda-se realizar a verificação de pré-carga do parafuso a cada 3 meses, o teste de vedação do fole a cada 12 meses e o teste completo do ciclo criogênico a cada 2 anos.

2. Manutenção de Emergência

O desligamento imediato é necessário nas seguintes situações:

* O acúmulo de gelo na superfície do corpo da válvula excede 30% da área de superfície

* O atraso no mau funcionamento do atuador excede 50% do valor padrão

* A taxa de vazamento da glândula de enchimento excede repentinamente 1000 ppm
