Qual válvula de retenção resolve problemas de refluxo sem adicionar dores de cabeça de manutenção?

Por que uma válvula de retenção é mais importante do que muitos compradores esperam?

Em muitos projetos, as válvulas com funções operacionais visíveis recebem mais atenção. Válvulas gaveta, válvulas esfera e válvulas borboleta são frequentemente discutidas porque os operadores as abrem ou fecham manualmente. Uma válvula de retenção, por outro lado, geralmente funciona de forma automática e silenciosa. É exatamente por isso que às vezes é subestimado.

Uma válvula de retenção protege a direção do fluxo. Quando a pressão do sistema avança, a válvula abre. Quando a pressão cai ou inverte, a válvula fecha para bloquear o refluxo. Esta função é essencial no abastecimento de água, sistemas HVAC, tubulações químicas, estações de bombeamento, sistemas de proteção contra incêndio, tratamento de águas residuais e muitas linhas de produção industrial.

O problema do cliente é simples: o refluxo não se anuncia educadamente. Isso pode acontecer após o desligamento da bomba, flutuação de pressão, falha repentina de energia, mau layout da tubulação ou seleção incorreta da válvula. Quando isso acontece, os danos podem aparecer como desgaste da bomba, pressão instável, meio poluído, vibração do tubo, falha na vedação ou tempos de inatividade repetidos. Uma válvula de retenção confiável fornece à tubulação uma camada passiva de proteção sem exigir operação manual contínua.

Como funciona uma válvula de retenção dentro de uma tubulação?

Uma válvula de retenção é projetada para responder à pressão do fluido. Na operação normal, o fluxo direto empurra o disco interno, esfera, placa ou elemento de vedação para longe da sede. Isto cria uma passagem para o meio se mover através da válvula. Quando o fluxo diminui, para ou tenta reverter, o elemento de fechamento retorna à sede e bloqueia o movimento reverso.

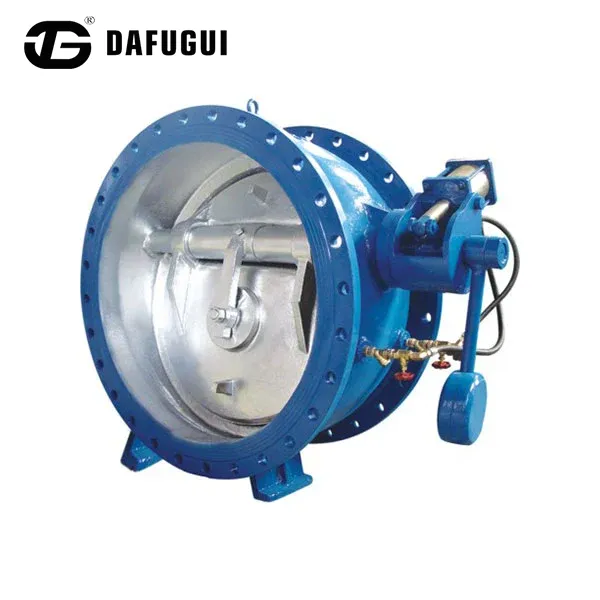

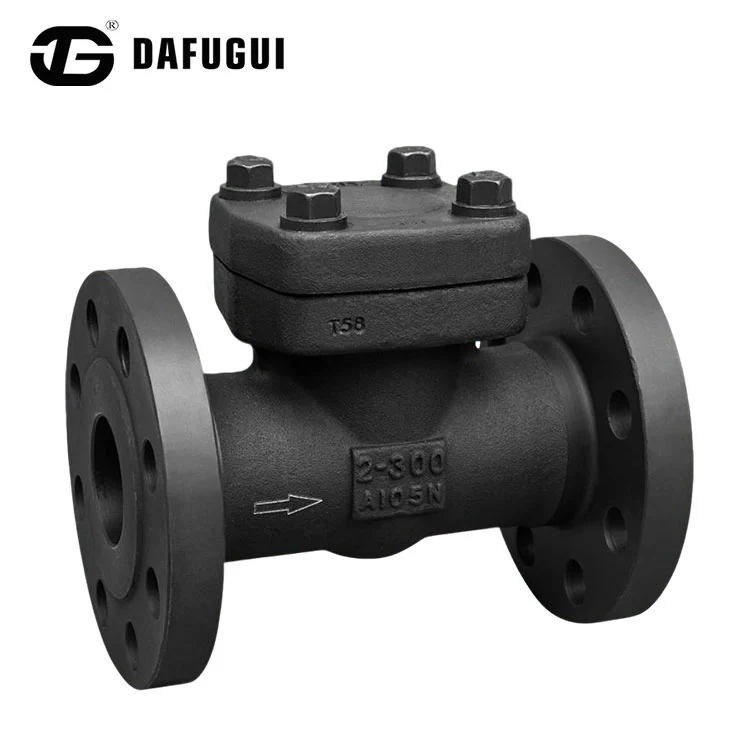

Diferentes estruturas de válvulas de retenção realizam esse movimento de maneiras diferentes. Uma válvula de retenção oscilante usa um disco que oscila como uma porta. Uma válvula de retenção de elevação usa um disco que se move para cima e para baixo a partir da sede. Uma válvula de retenção esférica usa um elemento de fechamento em forma de esfera. Uma válvula de retenção borboleta ou de placa dupla usa placas que abrem sob pressão direta e fecham quando aparece pressão reversa.

Para os compradores, o princípio de funcionamento não é apenas um detalhe técnico. Afeta diretamente a perda de pressão, velocidade de fechamento, ruído, risco de golpe de aríete, posição de instalação e conveniência de manutenção. Uma válvula que funciona bem em uma linha de água horizontal pode não ser a melhor escolha para uma linha vertical, um sistema de vapor de alta pressão ou um processo químico corrosivo.

Que problemas a válvula de retenção errada pode criar?

A válvula de retenção errada pode transformar um componente de baixo custo em uma despesa de longo prazo. Os compradores muitas vezes descobrem o problema somente após a instalação, quando ruído, vazamento ou instabilidade de pressão começam a afetar todo o sistema. Abaixo estão os problemas mais comuns.

• O refluxo ainda ocorre:Isto pode acontecer quando a válvula é superdimensionada, subdimensionada, instalada na direção errada ou selecionada com um projeto de vedação inadequado.
• O golpe de aríete piora:Se a válvula fechar muito lentamente ou fechar sob pressão reversa, a tubulação poderá sofrer choques, vibrações e ruídos.
• A queda de pressão é muito alta:Algumas estruturas de válvula criam mais resistência ao fluxo do que outras. Em sistemas onde a eficiência é importante, isto pode aumentar o consumo de energia.
• A vedação desgasta muito rapidamente:A má combinação de materiais pode causar corrosão, abrasão, deformação ou danos à vedação.
• A manutenção torna-se difícil:Se a válvula não for adequada para o espaço de instalação ou meio de trabalho, a inspeção e a substituição poderão exigir mais tempo de inatividade.
• O ruído afeta a operação:Vibração, vibração e movimento do disco podem aparecer quando a vazão é instável ou a válvula não está dimensionada corretamente.

Esses problemas nem sempre são causados ​​pela má qualidade do produto. Muitas vezes, eles vêm de uma correspondência inadequada. Uma válvula de retenção deve ser selecionada de acordo com as condições reais da tubulação, e não apenas pelo diâmetro nominal e preço.

Quais fatores devem ser verificados antes de comprar?

Antes de escolher uma válvula de retenção, os compradores devem olhar além do nome básico do produto. Os fatores a seguir ajudam a determinar se a válvula funcionará de maneira confiável após a instalação.

1. Tipo médio:Água, óleo, gás, vapor, águas residuais e fluidos químicos têm diferentes requisitos de vedação e materiais.
2. Pressão de trabalho:A válvula deve corresponder à classe de pressão do sistema e lidar com alterações de pressão durante a inicialização e desligamento.
3. Temperatura de trabalho:Meios de alta temperatura podem exigir materiais de vedação e materiais de corpo de válvula especiais.
4. Taxa de fluxo:Uma válvula de retenção deve abrir totalmente em condições normais de fluxo. Se o fluxo for muito baixo, o disco poderá vibrar ou não conseguir vedar adequadamente.
5. Direção de instalação:Algumas válvulas são melhores para tubulações horizontais, enquanto outras podem ser usadas em tubulações verticais dependendo da direção do fluxo.
6. Tipo de conexão:Conexões flangeadas, rosqueadas, soldadas e wafer devem corresponder ao projeto da tubulação e ao plano de manutenção.
7. Acesso de manutenção:Para sistemas que requerem inspeção regular, a estrutura da válvula e o espaço de instalação devem ser considerados antecipadamente.
8. Compatibilidade de materiais:Aço inoxidável, aço carbono, aço forjado, vedação de borracha e outras opções de materiais devem ser selecionados de acordo com as condições de corrosão, pressão e temperatura.

Válvula de tubo Dafugui Co., Ltd. oferece suporte a compradores que precisam de seleção prática de válvulas com base nos requisitos do projeto, incluindo tamanho, classificação de pressão, material, método de conexão e ambiente de aplicação.

Qual tipo de válvula de retenção se adapta a diferentes condições de trabalho?

Não existe uma única válvula de retenção perfeita para cada tubulação. A opção certa depende do comportamento do fluxo do sistema, das limitações de espaço, do nível de pressão e das necessidades de manutenção. A tabela abaixo fornece uma comparação prática para decisões de compra.

Como uma válvula de retenção deve ser instalada para um desempenho estável?

Mesmo uma válvula de retenção bem feita pode falhar se for instalada incorretamente. A instalação afeta a vedação, a vida útil, o nível de ruído e a segurança do sistema. A primeira regra é seguir a direção do fluxo marcada no corpo da válvula. Se a válvula for instalada ao contrário, ela bloqueará o fluxo normal ou não conseguirá impedir o fluxo reverso.

Válvulas grandes não devem suportar o peso da tubulação. O suporte adequado do tubo é importante porque a tensão externa pode deformar o corpo da válvula, afetar a superfície de vedação ou criar vazamento no flange. Para sistemas com vibração, choque de pressão ou tubulação pesada, o suporte independente torna-se ainda mais importante.

A válvula também deve ser instalada onde o fluxo for relativamente estável. Colocar uma válvula de retenção muito próxima de cotovelos, bombas, redutores ou outros componentes que produzam turbulência pode causar vibração do disco ou fechamento instável. Nas linhas de descarga da bomba, os engenheiros devem considerar como a válvula responde durante a partida e o desligamento, especialmente quando o golpe de aríete é uma preocupação.

Para válvulas de retenção de elevação, os compradores devem confirmar se o modelo selecionado é adequado para instalação horizontal ou vertical. Para válvulas de retenção de giro, o disco deve ter espaço suficiente para se mover livremente e retornar adequadamente à sede. Para projetos de disco de borracha ou vedação suave, a temperatura média e a compatibilidade química devem ser verificadas cuidadosamente.

O que os compradores devem confirmar antes de fazer um pedido?

A compra de uma válvula de retenção profissional deve começar com as condições de trabalho, não apenas com uma foto do produto. Antes de fazer o pedido, prepare as seguintes informações para que o fornecedor possa recomendar um modelo adequado.

• Tamanho do pipeline e padrão de conexão
• Pressão de trabalho e faixa de flutuação de pressão
• Temperatura de trabalho
• Nome do meio e se é corrosivo, limpo, sujo, viscoso ou abrasivo
• Material do corpo da válvula e material de vedação necessários
• Posição de instalação horizontal ou vertical
• Taxa de fluxo esperada ou capacidade da bomba
• Qualquer preocupação com golpe de aríete, ruído ou desligamento rápido
• Documentos de inspeção necessários, necessidades de embalagem e cronograma de entrega

Este checklist ajuda a evitar um dos maiores erros de compra: escolher uma válvula apenas pelo tamanho e preço. Uma válvula de baixo custo que falha precocemente não é barata. Uma válvula de retenção adequada reduz o risco de refluxo, protege o equipamento e proporciona uma operação diária mais suave.

Por que trabalhar com um fabricante que entende os detalhes da aplicação?

Os compradores industriais muitas vezes precisam de mais do que um item de catálogo padrão. Diferentes mercados podem exigir diferentes padrões de conexão, classes de pressão, materiais, métodos de embalagem ou documentação. Um fornecedor que entende as aplicações de válvulas pode ajudar os compradores a reduzir o tempo de comunicação, evitar erros de especificação e selecionar um produto que se adapte ao pipeline real.

oferece produtos de válvula de retenção para diferentes necessidades de controle de fluidos, incluindo opções adequadas para sistemas de água, tubulações industriais, proteção de bombas e requisitos de projetos personalizados. Para as equipes de compras, isso significa que a compra pode ser baseada em condições operacionais reais, em vez de suposições.

Uma boa válvula de retenção não deve ser notada todos os dias. Ele deve simplesmente abrir quando o fluxo avança, fechar quando o fluxo reverso aparecer e continuar fazendo seu trabalho com vedação estável e manutenção gerenciável. Essa confiabilidade silenciosa é exatamente o que os compradores devem esperar de uma válvula bem selecionada.
