Por que os engenheiros hidráulicos preferem válvulas borboleta para aplicações em estações de bombeamento?

Entre em qualquer estação municipal de bombeamento de água e você as verá: fileiras de válvulas controlando o fluxo de água através de enormes bombas, coletores e linhas de descarga. Durante décadas, a válvula gaveta foi a escolha padrão para esses pontos críticos de isolamento. Mas nos últimos vinte anos ocorreu uma revolução silenciosa. Os engenheiros hídricos têm especificado cada vez mais válvulas borboleta para aplicações em estações de bombeamento. A razão não é um fator único, mas uma combinação de vantagens que tornam oVálvula Borboletaexclusivamente adequado às demandas da infra-estrutura hídrica moderna. Desde o design compacto de wafer que economiza espaço em galerias de válvulas lotadas até a operação de um quarto de volta que permite isolamento rápido, a válvula borboleta provou ser uma solução confiável, eficiente e econômica.

Uma válvula borboleta é uma válvula de um quarto de volta que usa um disco giratório para controlar o fluxo. O disco é montado em um eixo e gira dentro do corpo da válvula. Quando o disco está perpendicular ao fluxo, a válvula está fechada. Quando está paralelo ao fluxo, a válvula está aberta. A vedação é criada por uma sede elastomérica que entra em contato com a borda do disco. Este design simples oferece diversas vantagens em relação a outros tipos de válvula: é compacto, leve e requer baixo torque operacional. Pode ser operado manualmente com volante ou alavanca, ou automatizado com atuador elétrico ou pneumático. E fornece fechamento à prova de bolhas, o que é essencial para o isolamento da bomba. Este artigo examinará por que os engenheiros hídricos preferem válvulas borboleta para aplicações em estações de bombeamento, abordando as vantagens técnicas, as principais especificações e as considerações práticas que impulsionam essa preferência. Também forneceremos especificações detalhadas para nossos produtos de válvula borboleta de nossa fábrica em Válvula de tubo Dafugui Co., Ltd.

Índice

• 1. O que é uma válvula borboleta e como funciona?
• 2. Por que o design compacto é importante nas estações de bombeamento?
• 3. Como o baixo torque melhora a operabilidade e a automação?
• 4. Quais tecnologias de vedação garantem um fechamento estanque a bolhas?
• 5. Como uma válvula borboleta se compara às válvulas gaveta e esfera?
• 6. Quais são as principais especificações das válvulas borboleta para estações de bombeamento?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é uma válvula borboleta e como funciona?

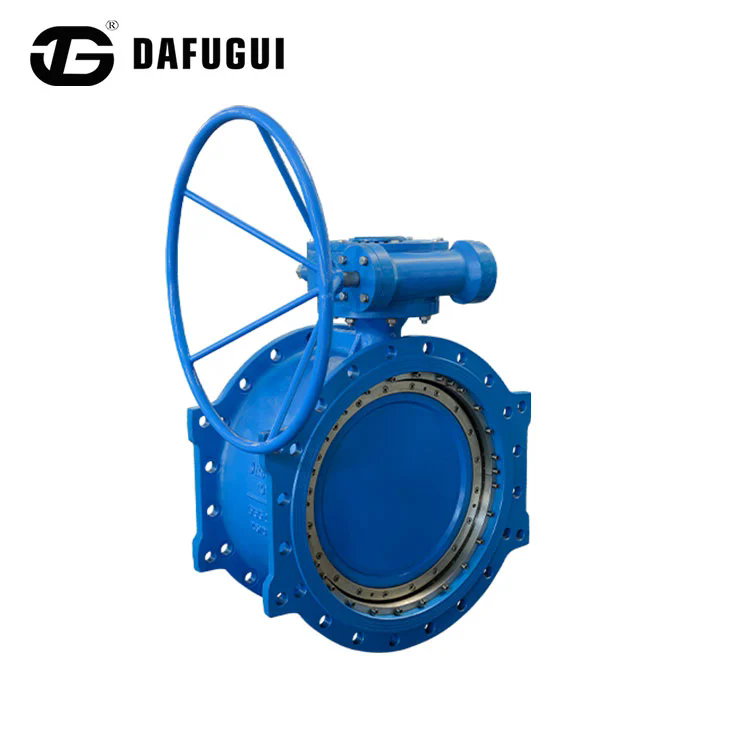

Uma válvula borboleta é uma válvula de um quarto de volta que regula o fluxo por meio de um disco circular montado em um eixo central. O disco gira dentro do corpo da válvula. Na posição fechada, o disco fica perpendicular ao trajeto do fluxo, bloqueando a passagem do fluido. Na posição aberta, o disco fica paralelo ao fluxo, permitindo a passagem do fluido com resistência mínima. A vedação é criada por uma sede elastomérica que pode ser colada ao corpo da válvula (sede resiliente) ou substituível (sede PTFE). O eixo está conectado a um mecanismo operacional – uma alavanca, um volante ou um atuador – que gira o disco. A válvula é normalmente instalada entre dois flanges, daí o termo design "wafer". Também pode ser arrastada, o que permite que a válvula seja instalada na extremidade de um tubo sem flange a jusante.

O projeto de uma válvula borboleta oferece diversas vantagens inerentes para aplicações em estações de bombeamento. A primeira é a sua dimensão face a face compacta. Uma válvula borboleta ocupa muito menos espaço do que uma válvula gaveta do mesmo diâmetro. Isto é fundamental em estações de bombeamento, onde a galeria de válvulas costuma estar repleta de bombas, tubulações e outros equipamentos. O segundo é o seu baixo peso. Uma válvula borboleta é significativamente mais leve que uma válvula gaveta, o que facilita a instalação e reduz a carga estrutural no sistema de tubulação. A terceira é a operação de um quarto de volta. O disco gira apenas 90 graus, o que significa que a válvula pode ser aberta ou fechada rapidamente. Isto é essencial para o isolamento de emergência e para os procedimentos de inicialização e desligamento da bomba. A tabela abaixo resume os componentes básicos de uma válvula borboleta.

NoVálvula de tubo Dafugui Co., Ltd., nossa fábrica fabrica válvulas borboleta para aplicações em estações de bombeamento em uma variedade de tamanhos e configurações. Oferecemos designs de wafer e lug, sedes resilientes e de PTFE e operadores manuais e automatizados. Nossa equipe de engenharia trabalha em estreita colaboração com engenheiros hídricos para selecionar a válvula ideal para cada aplicação, garantindo desempenho confiável e longa vida útil.

2. Por que o design compacto é importante nas estações de bombeamento?

O design compacto de uma válvula borboleta é uma das razões mais importantes para sua popularidade em estações de bombeamento. Uma estação de bombeamento é um conjunto complexo de bombas, motores, tubulações, válvulas e controles. O espaço é sempre valioso. A galeria de válvulas deve proporcionar espaço suficiente para acesso de manutenção, mas também deve ser tão pequena quanto possível para reduzir custos de construção. Uma válvula borboleta ocupa significativamente menos espaço do que uma válvula gaveta ou uma válvula esférica do mesmo diâmetro. Por exemplo, uma válvula borboleta de 12 polegadas (DN300) tem uma dimensão face a face de aproximadamente 78 mm, enquanto uma válvula gaveta do mesmo tamanho tem uma dimensão face a face de aproximadamente 300 mm. Isto significa que uma válvula borboleta pode economizar mais de 220 mm de espaço por válvula. Numa estação de bombagem com dezenas de válvulas, esta poupança de espaço é substancial. A tabela abaixo compara as dimensões face a face das válvulas borboleta e válvulas gaveta para tamanhos comuns.

A economia de espaço proporcionada pelas Válvulas Borboleta se traduz diretamente em economia de custos para a estação de bombeamento. Uma galeria de válvulas menor significa menos concreto, menos aço estrutural e menos terreno. Isso também significa tubulações mais curtas, o que reduz as perdas de pressão e os custos de bombeamento. Numa grande estação de bombagem municipal, as poupanças podem ser significativas. Em nossa fábrica, projetamos nossas válvulas borboleta para serem tão compactas quanto possível, sem comprometer o desempenho. Usamos análise de elementos finitos (FEA) para otimizar a geometria do corpo e do disco quanto às características de resistência e fluxo. Nosso objetivo é fornecer uma válvula que seja compacta e confiável.

3. Como o baixo torque melhora a operabilidade e a automação?

O baixo torque operacional de uma válvula borboleta é outra vantagem importante para aplicações em estações de bombeamento. Torque é a força necessária para girar o eixo da válvula. Em uma válvula gaveta, o torque é alto porque a gaveta deve ser levantada contra o fluxo e o atrito da gaxeta da haste. Numa válvula borboleta, o torque é muito menor porque o disco gira através do fluxo e não contra ele. O baixo torque significa que a válvula pode ser operada manualmente com um pequeno volante ou alavanca, mesmo para tamanhos grandes. Isso também significa que a válvula pode ser automatizada com um atuador menor e mais barato. Isto é particularmente importante em estações de bombeamento, onde muitas válvulas são automatizadas para controle remoto e otimização de processos. A tabela abaixo compara o torque operacional de válvulas borboleta e válvulas gaveta para tamanhos comuns.

O baixo torque da Válvula Borboleta traz vários benefícios práticos. Primeiro, torna a operação manual mais fácil e rápida. Um único operador pode abrir ou fechar uma válvula borboleta grande com uma simples alavanca. Em segundo lugar, reduz o tamanho e o custo do atuador. Um atuador menor consome menos energia e requer menos manutenção. Terceiro, reduz a tensão no eixo e nos rolamentos da válvula, prolongando a vida útil da válvula. Na Dafugui, nossa fábrica projeta nossas válvulas borboleta para baixo torque operacional. Usamos rolamentos de precisão e materiais de assento de baixo atrito para minimizar o torque. Também oferecemos uma variedade de operadores, incluindo alavancas manuais, volantes, atuadores elétricos e atuadores pneumáticos, para atender a diferentes requisitos de automação.

4. Quais tecnologias de vedação garantem um fechamento estanque a bolhas?

O fechamento à prova de bolhas é essencial para aplicações em estações de bombeamento. Quando uma bomba é isolada para manutenção, a válvula deve interromper completamente o fluxo de água. Mesmo um pequeno vazamento pode causar riscos à segurança, danos causados ​​pela água e ineficiência do processo. O sistema de vedação de uma válvula borboleta é, portanto, uma característica crítica do projeto. A tecnologia de vedação mais comum é a sede resiliente, feita de um material elastomérico como EPDM ou NBR. A sede é colada ao corpo da válvula e, quando o disco fecha, ele é comprimido contra a sede, criando uma vedação hermética. O material da sede deve ser compatível com a química da água e a temperatura operacional. Para temperaturas mais altas ou águas mais agressivas, pode ser utilizada uma sede em PTFE. A tabela abaixo resume as tecnologias de vedação utilizadas em nossas válvulas borboleta.

Em nossa fábrica, usamos apenas materiais de assento de alta qualidade de fornecedores confiáveis. Testamos todas as válvulas quanto a vazamentos na pressão operacional máxima antes de serem enviadas. Também oferecemos uma variedade de designs de assentos, incluindo assentos colados e assentos substituíveis, para atender a diferentes preferências de manutenção. Nosso objetivo é fornecer uma válvula borboleta que proporcione fechamento confiável e à prova de bolhas durante toda sua vida útil.

5. Como uma válvula borboleta se compara às válvulas gaveta e esfera?

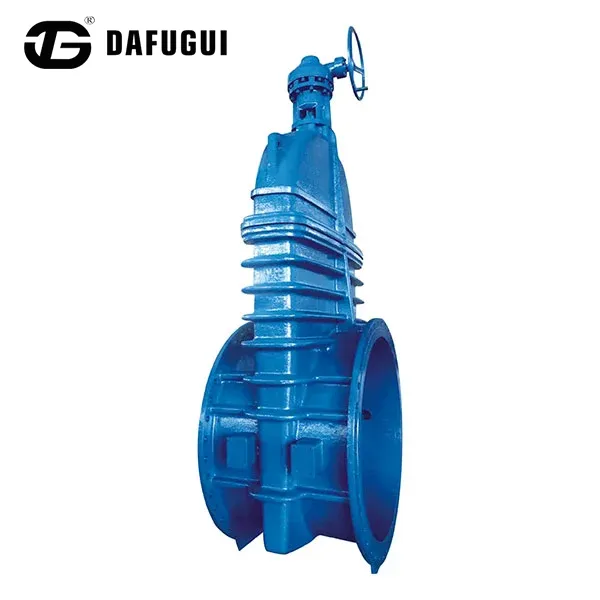

Ao selecionar uma válvula para uma aplicação em estação de bombeamento, os engenheiros têm diversas opções, incluindo válvulas gaveta, válvulas esfera e válvulas borboleta. Cada tipo tem seus próprios pontos fortes e fracos, e a escolha depende dos requisitos específicos da aplicação. A tabela abaixo compara as principais características desses tipos de válvula.

Como mostra a tabela, a válvula borboleta oferece a melhor combinação de compacidade, baixo peso, baixo torque e economia para aplicações em estações de bombeamento. Embora a válvula gaveta tenha uma queda de pressão menor quando totalmente aberta, a queda de pressão da válvula borboleta é aceitável para a maioria das aplicações em estações de bombeamento, especialmente quando a válvula está dimensionada adequadamente. A válvula esférica oferece excelente vedação, mas é mais cara e mais volumosa que a válvula borboleta. Na Dafugui Pipe Valve Co., Ltd., temos ampla experiência no fornecimento de válvulas borboleta para estações de bombeamento e podemos fornecer suporte técnico para ajudá-lo a selecionar a válvula certa para sua aplicação.

6. Quais são as principais especificações das válvulas borboleta para estações de bombeamento?

As principais especificações de uma válvula borboleta usada em aplicações de estações de bombeamento incluem o tamanho, a classificação de pressão, o material do corpo, o material do disco, o material do eixo, o material da sede, a conexão final e o tipo de operador. A tabela abaixo fornece um resumo das especificações típicas de nossas válvulas borboleta.

Em nossa fábrica, fabricamos Válvulas Borboleta para atender a essas especificações e muito mais. Podemos personalizar a válvula para atender aos requisitos específicos do projeto, incluindo materiais especiais, conexões finais especiais e mecanismos operacionais especiais. Nossa equipe de engenharia pode auxiliar no processo de seleção e fornecer dados técnicos detalhados para o seu projeto.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre uma válvula borboleta wafer e uma válvula borboleta?

Resposta: Uma válvula borboleta wafer foi projetada para ser instalada entre dois flanges. A válvula é mantida no lugar pelos parafusos do flange, que passam pelo corpo da válvula. Uma válvula borboleta tipo lug possui inserções roscadas no corpo que permitem que ela seja instalada na extremidade de um tubo sem flange a jusante. O design do terminal é útil para serviços sem saída e para manutenção onde um lado da válvula precisa ser desconectado. Na Dafugui Pipe Valve Co., Ltd., fabricamos válvulas borboleta wafer e lug.

Pergunta 2: Uma válvula borboleta pode ser usada para controle de fluxo ou apenas para isolamento?

Resposta: Uma válvula borboleta pode ser usada tanto para isolamento quanto para controle de fluxo. Como o disco gira ao longo do caminho do fluxo, ele pode ser posicionado em ângulos intermediários para regular a taxa de fluxo. No entanto, para um controle preciso do fluxo, pode ser necessária uma válvula borboleta de controle especialmente projetada com um disco caracterizado. Para aplicações simples de estrangulamento, uma válvula borboleta padrão geralmente é suficiente. Nossa equipe de engenharia pode aconselhar sobre a melhor válvula para seus requisitos específicos de controle de fluxo.

Pergunta 3: Como seleciono o material de sede correto para minha estação de bombeamento?

Resposta: O material do assento depende da química da água, da temperatura operacional e da vida útil necessária. EPDM é a escolha padrão para água potável e águas residuais porque é resistente à água, vapor e produtos químicos suaves e possui uma ampla faixa de temperatura. NBR é usado quando a água pode conter óleo ou combustível. O PTFE é usado para água em alta temperatura ou produtos químicos agressivos. Viton é usado para as condições químicas e de temperatura mais exigentes. Nossa equipe técnica pode ajudá-lo a selecionar o material de assento certo para sua aplicação.

Pergunta 4: Com que frequência uma válvula borboleta deve ser mantida?

Resposta: A frequência de manutenção depende da aplicação e das condições de operação. Para válvulas de estações de bombeamento, recomendamos uma inspeção visual trimestralmente, uma verificação operacional semestralmente e uma revisão completa a cada 3-5 anos ou após um número especificado de ciclos. A inspeção deve incluir a verificação de vazamentos, verificação do torque operacional e inspeção de desgaste da sede. A manutenção regular garante desempenho confiável e longa vida útil.

Pergunta 5: Uma válvula borboleta pode ser automatizada?

Resposta: Sim, uma válvula borboleta pode ser automatizada com um atuador elétrico ou pneumático. Atuadores elétricos são comumente usados ​​em estações de bombeamento para controle remoto e integração com o sistema SCADA da planta. Atuadores pneumáticos são usados ​​onde há ar comprimido disponível e é necessária uma operação rápida. Em nossa fábrica, oferecemos uma variedade de atuadores e podemos fornecer conjuntos completos de válvulas com o atuador montado e testado.

8. Conclusão

As válvulas borboleta são preferidas pelos engenheiros hídricos para aplicações em estações de bombeamento porque oferecem uma combinação única de vantagens: design compacto, construção leve, baixo torque operacional, vedação à prova de bolhas e economia. Essas vantagens se traduzem em galerias de válvulas menores, menores custos de construção, operação mais fácil e desempenho confiável. Na Dafugui Pipe Valve Co., Ltd., nossa fábrica possui a experiência e os equipamentos para fabricar válvulas borboleta que atendem aos requisitos mais exigentes das aplicações em estações de bombeamento. Usamos materiais de alta qualidade, processos de fabricação precisos e testes rigorosos para garantir que cada válvula que produzimos ofereça desempenho confiável e longa vida útil.

Esteja você projetando uma nova estação de bombeamento, atualizando uma instalação existente ou mantendo um sistema de água industrial, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades. Podemos fornecer especificações detalhadas do produto, assistência na seleção de materiais e suporte à aplicação. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para projetos de infraestrutura hídrica em todo o mundo.

Entre em contato com a Válvula de tubo Dafugui Co., Ltd.para discutir seus requisitos de válvula borboleta e descobrir como nossas válvulas podem melhorar a eficiência e a confiabilidade de sua estação de bombeamento.
