Por que os flanges de tubo rosqueado S32760 de alta salinidade para usina de dessalinização se destacam em linhas de salmoura e produtos químicos SWRO?

O desafio da corrosão em sistemas de osmose reversa de água do mar

As plantas de osmose reversa de água do mar operam em um dos ambientes fluidos mais exigentes do planeta. Altas concentrações de cloreto, temperaturas elevadas, oxigênio dissolvido e turbulência contínua induzida pela bomba se combinam para atacar os componentes metálicos da tubulação em diversas direções. Nas instalações SWRO, os coletores de rejeição de salmoura e as linhas de tratamento químico são particularmente vulneráveis ​​porque transportam soluções salinas concentradas e produtos químicos residuais de tratamento a pressão elevada.

Aços inoxidáveis ​​padrão, como 316L ou mesmo 904L, podem sofrer corrosão por corrosão em fendas e fissuras por corrosão sob tensão quando expostos a salmoura quente e de alta salinidade por longos períodos. A falha de uma conexão de flange único pode levar a paradas não planejadas, perda de produto e reparos dispendiosos. Por esse motivo, os engenheiros de especificação procuram cada vez mais aços inoxidáveis ​​super duplex para juntas críticas de tubulação SWRO.

Ataque de Cloreto e Erosão de Velocidade

Os íons cloreto são o principal causador da corrosão localizada em sistemas de água do mar. Eles penetram em películas passivas de óxido em superfícies metálicas e iniciam corrosão em pontos fracos, particularmente em fendas onde a renovação de oxigênio é restrita. As conexões roscadas criam fendas naturais na zona de engate da rosca, tornando a seleção do material especialmente importante.

Ao mesmo tempo, as bombas de alimentação por osmose reversa de alta pressão geram um fluxo turbulento que pode corroer as camadas superficiais protetoras. A combinação de ataque químico e desgaste mecânico acelera a perda de metal. Um material de tubulação deve, portanto, oferecer alta resistência ao cloreto e dureza mecânica suficiente para resistir à erosão por velocidade.

Vantagens materiais do aço super duplex UNS S32760

UNS S32760, frequentemente designado F55 ou 1.4501, é um aço inoxidável super duplex que equilibra as fases austenítica e ferrítica para alcançar alta resistência e excepcional resistência à corrosão. Sua química é otimizada especificamente para ambientes contendo cloreto, tornando-o um forte candidato para tubulações de usinas de dessalinização.

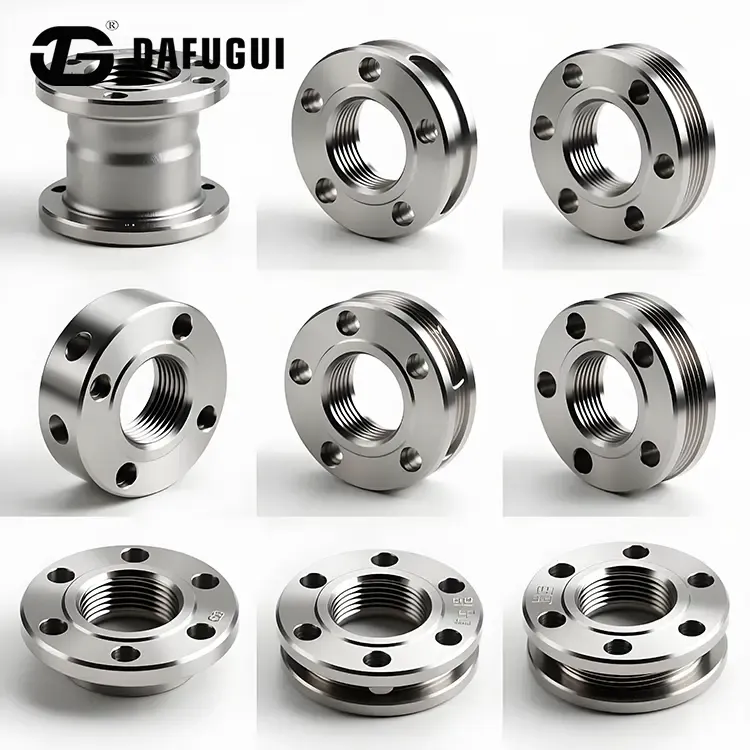

Para instalações SWRO,Flanges rosqueadas da tubulação da salinidade alta S32760 da planta de dessalinizaçãosão especificados para coletores de rejeição de salmoura de alta pressão e linhas de tratamento químico. Ao remover zonas de solda térmica, esses flanges F55 aparafusados ​​mantêm a integridade uniforme da liga em sistemas de manifold e skids de osmose reversa.

Química Otimizada para Manuseio de Salmoura

A composição da liga do UNS S32760 inclui cromo em 24% a 26%, molibdênio em 3% a 4% e nitrogênio em 0,2% a 0,3%. Adições deliberadas de cobre de 0,5% a 1,0% e de tungstênio de 0,5% a 1,0% aumentam ainda mais a resistência à salmoura de cloreto. Em comparação com as classes padrão 316L ou 904L, esse produto químico fornece um número equivalente de resistência à corrosão mais alto e melhor desempenho em ambientes de água do mar quente.

• Alto teor de cromo e molibdênio:Suporta um filme passivo estável em meios ricos em cloreto.
• Liga de nitrogênio:Melhora a resistência à corrosão por pites e frestas enquanto aumenta a resistência.
• Adições de cobre e tungstênio:Melhore o desempenho em salmoura de alta salinidade e reduza a suscetibilidade a ataques localizados.
• Microestrutura duplex balanceada:Oferece alta resistência mecânica com boa tenacidade.

Estrutura de material uniforme sem zonas de solda

As juntas soldadas introduzem ciclos térmicos que podem alterar a microestrutura dos aços super duplex e criar zonas localizadas de resistência à corrosão reduzida. Os flanges roscados evitam totalmente esse problema. Como a conexão é mecânica, a estrutura da liga permanece consistente em todo o corpo do flange e na área da rosca. Essa uniformidade é um dos principais motivos pelos quais os flanges roscados S32760 são preferidos em skids de osmose reversa e sistemas de manifold onde a confiabilidade é crítica.

Projeto de flange rosqueado e padrões dimensionais

Os flanges de tubos roscados fornecem um método prático de conexão de tubos flangeados sem soldagem. O corpo do flange contém um furo roscado que aceita um tubo com roscas externas correspondentes. Quando o tubo é parafusado no flange, o conjunto cria uma junta mecânica que pode ser desmontada para manutenção ou reconfiguração do sistema.

OFlanges rosqueadas da tubulação da salinidade alta S32760 da planta de dessalinizaçãouse aço super duplex UNS S32760 para o corpo e formato da rosca, permitindo que a mesma liga resistente à corrosão sirva tanto ao flange quanto ao tubo de conexão. Isto evita incompatibilidade galvânica e simplifica a rastreabilidade do material em todo o sistema de tubulação.

Os padrões dimensionais listados acima garantem que os flanges combinem corretamente com tubulações e equipamentos padrão em usinas de dessalinização. As classes de pressão da Classe 150# à Classe 2500# cobrem a faixa de pressões operacionais encontradas nas linhas de alimentação SWRO, rejeição de salmoura e dosagem de produtos químicos.

Tipos de rosca e considerações de vedação

As conexões roscadas dependem do engate entre as roscas macho e fêmea para criar uma junta estanque à pressão. As roscas NPT usam um formato cônico que comprime as roscas à medida que elas se encaixam, enquanto as roscas BSPT seguem um princípio semelhante na ISO 7-1. Threads de métricas também estão disponíveis para requisitos específicos do projeto. A lubrificação adequada da rosca e o torque de montagem controlado são essenciais para obter uma vedação confiável sem danificar os flancos da rosca.

Desempenho em coletores de rejeição de salmoura de alta pressão

Os coletores de rejeição de salmoura nas plantas SWRO operam em alta pressão e transportam soluções salinas concentradas que podem exceder a salinidade da água do mar bruta. A tubulação deve conter esses fluidos sem vazamentos e, ao mesmo tempo, resistir à corrosão interna e ao ataque atmosférico externo em ambientes costeiros.

OFlanges rosqueadas da tubulação da salinidade alta S32760 da planta de dessalinizaçãosão projetados para essas condições de serviço. A liga super duplex resiste à corrosão por picadas de cloreto e em fendas, enquanto a microestrutura forjada fornece dureza mecânica que ajuda a mitigar a erosão superficial sob fluxo turbulento. O design roscado elimina zonas de solda afetadas pelo calor que poderiam se tornar locais preferenciais de corrosão.

Testes de pressão hidrostática e auditorias dimensionais

Cada lote de produção é submetido a testes hidrostáticos de carcaça a 1,5 vezes a classificação nominal do projeto. Isso verifica a contenção mecânica e identifica quaisquer defeitos de fabricação antes do envio. A consistência dimensional é verificada usando máquinas de medição digital por coordenadas, com parâmetros críticos como espessura do flange, círculos primitivos dos furos dos parafusos e passo da rosca auditados de acordo com o padrão aplicável.

Resistência à corrosão intergranular

A corrosão intergranular pode ocorrer em aços inoxidáveis ​​quando carbonetos de cromo precipitam nos limites dos grãos durante o processamento térmico. Os flanges S32760 são avaliados de acordo com ASTM A262 Practice E para confirmar a resistência ao ataque químico intergranular. Este teste proporciona confiança adicional para serviço de longo prazo em meios de salmoura agressivos.

Melhores práticas de instalação e manutenção

A instalação correta prolonga a vida útil dos flanges super duplex roscados e evita vazamentos na conexão. As práticas a seguir se aplicam à maioria dos sistemas de tubulação SWRO.

• Inspeção de rosca:Verifique as roscas macho e fêmea quanto a danos, detritos ou defeitos de fabricação antes da montagem.
• Limpe as superfícies de vedação:Remova óleo, sujeira e crosta de sal das roscas e faces do flange.
• Lubrificante compatível:Aplique um lubrificante adequado para aço inoxidável super duplex e meio de processo.
• Maquiagem controlada:Aperte a conexão de acordo com o torque recomendado para evitar tensão excessiva nas roscas.
• Alinhamento de flange:Certifique-se de que os flanges correspondentes estejam paralelos e que os furos dos parafusos estejam alinhados sem forçar.
• Verificação de vazamento:Pressurize o sistema gradualmente e inspecione a junta roscada quanto a vazamentos ou infiltrações.

Ao instalarFlanges rosqueadas da tubulação da salinidade alta S32760 da planta de dessalinização, as equipes de manutenção devem registrar o torque e a data de instalação de cada junta. Estas informações apoiam inspeções posteriores e ajudam a identificar conexões que podem exigir reaperto após ciclos térmicos ou flutuações de pressão.

Inspeção e remontagem de rotina

As conexões rosqueadas permitem uma desmontagem mecânica simples durante limpezas programadas de filtros ou substituições de membranas. Ao contrário das juntas soldadas, elas podem ser desenroscadas e remontadas sem cortar as bobinas do tubo. Durante a remontagem, inspecione as roscas quanto a escoriações ou corrosão e substitua quaisquer componentes danificados.

Inspeção de rotina deFlanges rosqueadas da tubulação da salinidade alta S32760 da planta de dessalinizaçãoconcentra-se na condição da rosca, na condição da face do flange e nos sinais de vazamento. A deposição de crostas de sal nas superfícies externas deve ser removida para evitar corrosão em fendas sob os depósitos. Se for observada corrosão ou rachadura, o flange afetado deverá ser substituído por um novo componente da mesma liga.

Verificação de qualidade e produção em fábrica

Fabricado porDafugui, esses flanges são produzidos em oficinas dedicadas de montagem e flanges, equipadas com máquinas CNC especializadas em conformação a frio e multieixos. As linhas de produção são capazes de atender às necessidades de fornecimento de alto volume para projetos municipais de dessalinização, mantendo a consistência dimensional em grandes remessas.

A gestão da qualidade segue as estruturas ISO 9001 e CE. Os certificados de teste de material de acordo com EN 10204 3.1 são fornecidos com números de calor gravados nos aros do flange, proporcionando rastreabilidade total desde a matéria-prima até o componente acabado.

Linhas de montagem e flange dedicadas

A fábrica opera células de produção separadas para flanges roscadas e acessórios para tubos correspondentes. Este arranjo permite ao fabricante fornecer pacotes completos de tubulação que incluem cotovelos, tês, redutores e válvulas em ligas super duplex. Para construtores de skids de dessalinização, uma única fonte para vários componentes simplifica a aquisição e garante a compatibilidade de materiais em todo o conjunto de tubulação.

Informações de Fornecimento e Entrega

• Quantidade mínima de pedido:1 peça, apoiando plantas piloto e reparos de sistemas.
• Prazo de entrega padrão:15 a 30 dias, com opções de frete aéreo para entrega urgente da planta.
• Termos comerciais:EXW, FOB e CIF de acordo com Incoterms 2020.
• Pacote de rastreabilidade:EN 10204 3.1 certificados de teste de material com números de calor.
