Como uma junta de expansão de fole protege os sistemas de tubulação contra expansão térmica, vibração e estresse mecânico?

Dutos em instalações petroquímicas, de energia e de metalurgia enfrentam constantemente expansão térmica, contração, vibração e deformação mecânica. Sem a compensação adequada, essas forças podem causar vazamentos, rachaduras por fadiga e falha prematura do equipamento. OJunta de Expansão de FoledeDafuguiabsorve deslocamentos axiais, laterais, angulares e combinados através da deformação elástica do fole de aço inoxidável. Com uma faixa de temperatura de -235°C a +450°C e resistência à pressão de até 32MPa, este componente oferece desempenho confiável nos ambientes industriais mais exigentes. Este artigo examina seu princípio de funcionamento, principais vantagens, tipos principais, orientações de instalação e suporte do fabricante que tornam a Dafugui um fornecedor confiável.

O papel das juntas de dilatação na segurança de tubulações industriais

Todo sistema de tubulação industrial sofre alterações dimensionais devido a flutuações de temperatura, vibração de equipamentos e assentamentos estruturais. Se esses movimentos não forem acomodados, a tensão resultante poderá ser transferida para âncoras, bicos e equipamentos conectados, levando à falha prematura. Uma junta de dilatação de fole atua como um elemento flexível que absorve esses movimentos, protegendo todo o sistema e prolongando sua vida útil.

Dafugui, com sede em Wenzhou, Zhejiang, fabricaJuntas de Expansão de Foleque combinam foles de aço inoxidável corrugado com tubos finais, flanges e outros acessórios. A deformação elástica do fole converte a tensão de deslocamento da tubulação em movimento controlado, reduzindo a carga nos suportes fixos e evitando vazamentos em conexões críticas. Isto torna a junta de expansão um componente essencial em refinarias, usinas de energia, instalações de processamento químico e operações metalúrgicas.

Princípio de funcionamento e design funcional

O princípio básico de funcionamento da junta de expansão de fole é simples, mas altamente eficaz. Quando uma tubulação se expande ou contrai devido a mudanças de temperatura, o fole corrugado se comprime ou se estende de acordo, absorvendo o deslocamento sem transferir tensão para a estrutura circundante. O mesmo mecanismo absorve movimentos laterais e angulares causados ​​por vibrações mecânicas ou desalinhamentos de instalação.

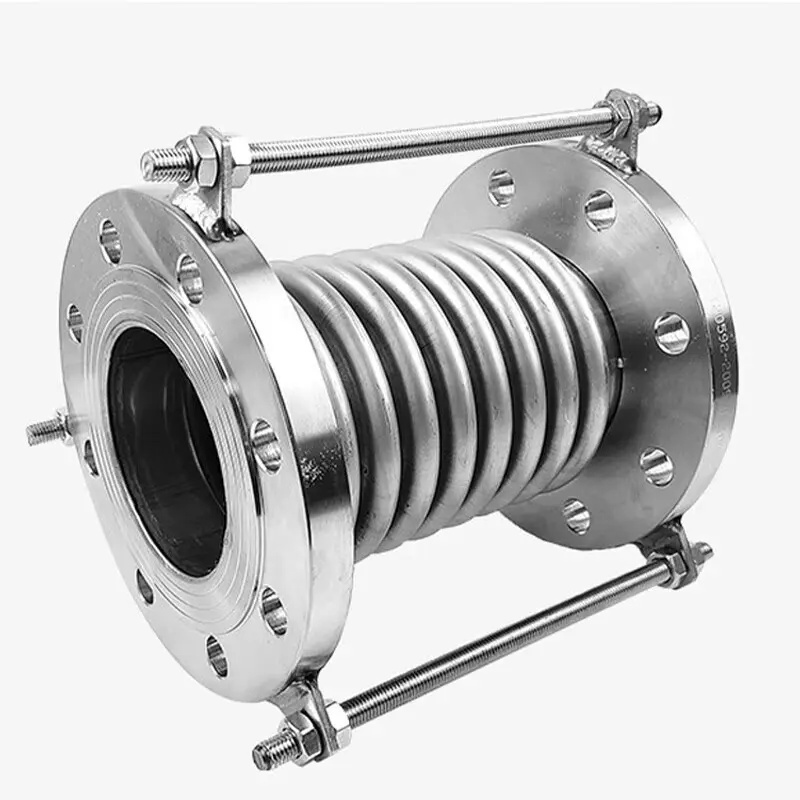

O fole em si é o principal elemento de trabalho, fabricado em aço inoxidável para resistência à corrosão e durabilidade. Os tubos finais e os flanges fornecem os pontos de conexão, enquanto as mangas internas guiam o fluxo e protegem o fole da exposição direta ao meio. Os métodos de conexão incluem tipos flangeados e soldados, permitindo que a junta seja integrada em uma ampla gama de configurações de tubulação.

Além da compensação de deslocamento, a junta de expansão de fole também oferece resistência à pressão, vedação, resistência à temperatura, resistência ao impacto, amortecimento de vibrações e redução de ruído, tornando-a um componente multifuncional em sistemas de tubulação modernos.

Principais vantagens

A tabela a seguir resume as principais vantagens doJunta de Expansão de FoledeDafugui.

Principais Tipos e Orientações de Seleção

As juntas de dilatação de fole são classificadas principalmente pelo modo de compensação. Compreender esses tipos ajuda os engenheiros a selecionar o componente certo para cada aplicação:

• Tipo Axial– Absorve principalmente o deslocamento axial ao longo do eixo da tubulação, comumente usado em trechos retos sujeitos ao crescimento térmico.

• Tipo Lateral– Absorve principalmente o deslocamento lateral perpendicular ao eixo da tubulação, adequado para arranjos de tubulação deslocados.

• Tipo Angular– Absorve principalmente o deslocamento angular, frequentemente usado em pares para acomodar mudanças de direção.

• Tipos com pressão balanceada– Projetado para minimizar as forças de reação geradas pela pressão interna, reduzindo a carga nas âncoras e suportes.

• Configurações combinadas– Projetado sob medida para lidar com vários modos de deslocamento simultaneamente.

Com base no material, as juntas de dilatação são divididas em tipos metálicos e não metálicos.Dafuguifornece recomendações de tipo com base nos padrões de deslocamento específicos, pressão operacional, temperatura e meio de cada sistema de tubulação.

Melhores práticas de instalação

A instalação adequada é fundamental para garantir que a junta de expansão funcione conforme projetado e atinja a vida útil esperada. As seguintes diretrizes devem ser observadas:

• Inspeção de pré-instalação– Verifique o modelo, as especificações e a configuração da tubulação para confirmar a conformidade com os requisitos do projeto.

• Confirmação de direção– Para compensadores com mangas internas, certifique-se de que a direção da manga esteja alinhada com a direção do fluxo médio.

• Sem ajuste forçado– Não utilize a deformação do compensador para corrigir desvios de instalação na tubulação, pois isso afeta o funcionamento e a vida útil.

• Proteja o fole– Evite que respingos de solda entrem em contato com a superfície do fole e evite danos mecânicos durante a instalação.

• Remover dispositivos de posicionamento– Remova os dispositivos auxiliares de posicionamento usados ​​para transporte após a conclusão da instalação da tubulação.

• Teste hidrostático– Reforce os suportes fixos da tubulação nas extremidades da tubulação onde os compensadores são instalados durante o teste de pressão.

• Livre circulação– Certifique-se de que todos os componentes móveis não estejam restritos por estruturas externas.

Seleção e Personalização de Materiais

A escolha do material do fole depende do meio, da temperatura e das condições de corrosão. As opções comuns incluem:

• Aço inoxidável 304– Adequado para condições gerais com resistência moderada à corrosão.

• Aço Inoxidável 316L– Oferece melhor resistência à corrosão para ambientes químicos e marinhos.

• Aço Inoxidável 321– Fornece melhor resistência a altas temperaturas para tubulações de vapor.

Dafuguitambém oferece personalização fora do padrão, incluindo diâmetros especiais, ligas à base de níquel e requisitos específicos de pressão e temperatura. Os clientes podem fornecer parâmetros operacionais e a equipe técnica desenvolverá uma solução sob medida. Essa flexibilidade garante que a junta de dilatação atenda às demandas exatas de cada instalação, seja em petróleo e gás, processamento químico, gestão de água ou infraestrutura industrial pesada.

Perguntas frequentes

Q1: Qual é a diferença entre juntas de dilatação de fole e juntas de dilatação de manga?

R: As juntas de dilatação do fole absorvem o deslocamento através da deformação elástica do fole, oferecendo grande capacidade de compensação, boa vedação e adequação para deslocamento multidirecional. As juntas de dilatação da manga absorvem o deslocamento axial através do deslizamento da manga, com estrutura mais simples mas necessitando de manutenção regular. Os tipos de fole são mais amplamente utilizados em condições gerais.

P2: Como seleciono o material de fole correto para minha aplicação?

R: A seleção depende do meio e da temperatura. SS304 atende às condições gerais; SS316L oferece melhor resistência à corrosão para ambientes químicos e marítimos; SS321 oferece melhor desempenho em altas temperaturas para linhas de vapor. A Dafugui pode recomendar a classe apropriada com base em seus parâmetros operacionais.

Q3: A junta de expansão do fole requer manutenção regular?

R: Sim. Recomenda-se inspeção periódica para verificar a superfície do fole quanto a rachaduras, corrosão ou danos mecânicos; para verificar o aperto dos parafusos do flange; e para confirmar que os dispositivos de limite estão posicionados corretamente. Se for encontrada deformação ou dano significativo, a unidade deve ser substituída imediatamente.

Q4: O Dafugui oferece suporte a juntas de dilatação personalizadas?

R: Sim. A personalização não padronizada está disponível, incluindo diâmetros não padronizados, materiais especiais e requisitos específicos de pressão e temperatura. Forneça parâmetros operacionais para uma solução personalizada.

Q5: Quais são os prazos de entrega e condições de pagamento padrão?

R: O prazo de entrega padrão é de 15 a 30 dias para itens padrão e de 35 a 45 dias para produção personalizada. As condições de pagamento incluem T/T e L/C à vista, com termos comerciais de EXW, FOB e CIF (Incoterms 2020).

Q6: Estão disponíveis amostras grátis?

R: Sim, amostras padrão gratuitas são oferecidas para tamanhos padrão e materiais comuns, como SS304 e SS316/316L. Aplicam-se taxas de amostra para tamanhos grandes ou ligas especiais. Peças sobressalentes padrão são fornecidas com base nas necessidades do cliente.

Conclusão

OJunta de Expansão de Fole deDafugui oferece compensação confiável para expansão térmica, vibração e deformação mecânica em sistemas de tubulações exigentes. Com absorção de deslocamento multidirecional, ampla faixa de temperatura, alta capacidade de pressão e opções de conexão flexíveis, ele protege equipamentos e prolonga a vida útil em aplicações petroquímicas, de energia e metalurgia. Apoiada por mais de 15 anos de experiência em fabricação, recursos de personalização e documentação abrangente de qualidade, a Dafugui fornece uma solução confiável para engenheiros e equipes de compras. Para discutir os requisitos do seu pipeline ou solicitar uma recomendação técnica,entre em contato com a equipe Dafugui hoje– estamos prontos para apoiar o seu projeto desde a seleção até a entrega.
