Não válvula de verificação do amortecedor da borboleta da eliminação do golpe de aríete da batida
  • Não válvula de verificação do amortecedor da borboleta da eliminação do golpe de aríete da batidaNão válvula de verificação do amortecedor da borboleta da eliminação do golpe de aríete da batida

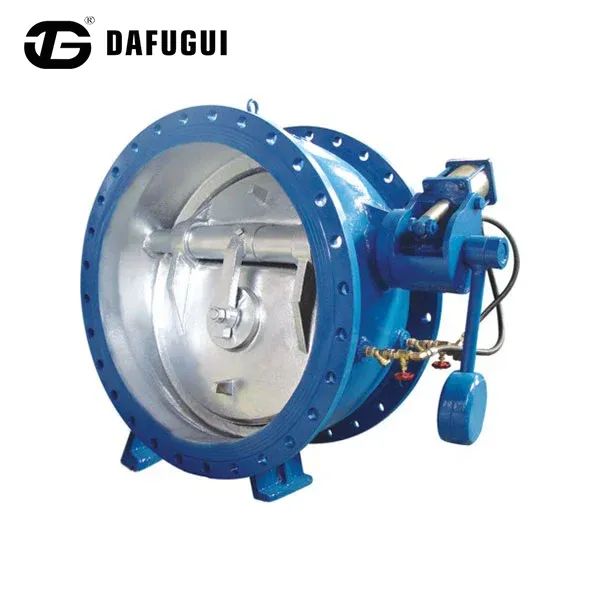

Não válvula de verificação do amortecedor da borboleta da eliminação do golpe de aríete da batida

A válvula de retenção tipo borboleta para eliminação de golpe de aríete Non Slam da Dafugui foi projetada para prevenção de refluxo em sistemas de bombeamento onde o fechamento rápido pode causar mudanças transitórias de pressão. Sua estrutura de fechamento amortecida controla o movimento final do disco para reduzir o impacto mecânico, a vibração e o ruído operacional. A válvula é adequada para abastecimento de água municipal, transferência de esgoto, água de resfriamento de usinas de energia e tubulações de água industrial.
    Verifique a engenharia de válvulas

    Válvula de retenção borboleta de eliminação de martelo de água Non Slam para projetos de tubulações industriais e municipais

    A válvula de retenção borboleta para eliminação de golpe de aríete Dafugui Non Slam foi projetada para fornecer prevenção de refluxo estável em sistemas de bombeamento onde o fechamento rápido da válvula pode criar mudanças transitórias de pressão.

    As válvulas de retenção tradicionais podem gerar forças de impacto quando o disco retorna rapidamente à posição fechada após a parada da bomba. Esta válvula de retenção borboleta utiliza uma estrutura de fechamento controlada para desacelerar o movimento final do disco antes do assentamento, reduzindo o impacto mecânico entre o disco e a sede da válvula.

    O projeto é adequado para tubulações de transmissão de água de longa distância, estações de bombeamento, sistemas de água industriais e aplicações que exigem vibração e ruído operacional reduzidos.

    Mecanismo Operacional

    Como a válvula de retenção amortecedora borboleta Non-Slam controla o impacto de fechamento

    O processo de fechamento é projetado em torno do movimento controlado do disco borboleta. Durante a operação normal, a pressão direta do fluido mantém o disco borboleta aberto com resistência mínima ao fluxo. Quando a bomba para ou a direção do fluxo muda, o disco começa a retornar em direção à sua sede sob força de fluxo reverso.

    Princípio de fechamento não-slam

    01. Movimento Inicial do Disco

    O disco começa a fechar sob força de fluxo reverso.

    02. Fechamento inicial rápido

    O movimento inicial de fechamento ocorre rapidamente para limitar o fluxo reverso.

    03. Buffer controlado

    O mecanismo de buffer controla o estágio de fechamento final.

    04. Assentos Graduais

    O disco entra em contato com a sede gradualmente, reduzindo o impacto de fechamento.

    Este processo de fechamento em dois estágios ajuda a reduzir mudanças repentinas de pressão e melhora a estabilidade de serviço da válvula.

    Butterfly Buffer Check Valve closing structure
    Dados Técnicos

    Especificações técnicas da válvula de retenção borboleta

    As seguintes informações técnicas são reproduzidas da descrição do produto fornecida. Confirme a configuração final, detalhes de conexão e condições operacionais de acordo com as especificações do projeto antes de fazer o pedido.

    Potência nominal 1,0-2,5 trilhões de hexadecimais
    Diâmetro nominal 50-1400mm
    Temperatura de trabalho 0-80°C
    Serviço aplicável Água nativa, água de lagoa, etc.
    Material do corpo Material do corpo: Tinta esférica de ferro, ferro ou aço disponível
    Método de conexão Conexão jurídica
    Posição de instalação Tubo de saída Suihan
    Desempenho e Construção

    Principais recursos de design para proteção de dutos

    Controle de surto de pressão do golpe de aríete

    O golpe de aríete ocorre quando o fluido que flui muda de velocidade rapidamente, criando ondas de pressão dentro da tubulação. A válvula de retenção amortecedora borboleta Non Slam ajuda a controlar esta condição ao:

    • Reduzindo o impacto rápido do disco durante o fechamento
    • Suavizando o processo de assentamento final
    • Redução da vibração transmitida a tubulações e equipamentos
    • Protegendo componentes conectados, como flanges, juntas e instrumentos de pressão

    A resposta real da pressão depende do comprimento da tubulação, da velocidade do fluido, das características da bomba e do projeto do sistema.

    Operação de baixo ruído para estações de bombeamento

    Em comparação com válvulas de retenção convencionais que podem criar ruído de impacto de fechamento perceptível, a estrutura de fechamento amortecida proporciona uma operação mais suave.

    É adequado para:

    • Salas de bombas internas
    • Instalações de água urbana
    • Infraestrutura hídrica residencial
    • Plantas industriais que exigem menor ruído operacional

    Estrutura de disco borboleta para aplicações em grandes tubulações

    A configuração borboleta fornece:

    • Dimensões compactas da válvula
    • Menores requisitos de espaço de instalação
    • Soluções adequadas para tubulações de grande diâmetro
    • Complexidade de manutenção reduzida

    A passagem de fluxo simplificada ajuda a manter o movimento eficiente do fluido sob condições normais de operação.

    Aplicações Industriais

    Áreas de aplicação para válvulas de retenção tipo borboleta Non-Slam

    A válvula pode ser considerada para sistemas de transmissão de água, bombeamento e circulação industrial onde a prevenção de refluxo e o fechamento controlado são importantes. A configuração de material recomendada deve ser verificada em relação ao meio real e às condições operacionais.

    Indústria Requisito Operacional Configuração recomendada
    Abastecimento Municipal de Água Proteção contra desligamento da bomba e controle de flutuação de pressão Corpo em ferro dúctil + sede em EPDM
    Sistema de transferência de esgoto Prevenção de refluxo com resistência à corrosão Ferro dúctil revestido + acabamento resistente à corrosão
    Água de resfriamento de usina Operação de circulação contínua Corpo em aço fundido + componentes SS316
    Tubulação de água industrial Operação estável sob ciclos repetidos Materiais personalizados e sistema de vedação
    Redes Municipais de Água

    Para tubulações de abastecimento de água e instalações de bombeamento que exigem prevenção de refluxo durante o desligamento da bomba.

    Transferência de esgoto

    Para sistemas de transferência de esgoto onde o revestimento da carroceria e os materiais internos devem ser selecionados de acordo com o meio transportado.

    Resfriamento de usinas

    Para sistemas de circulação de água de resfriamento que operam continuamente e requerem materiais de válvula adequados.

    Sistemas de Água Industriais

    Para projetos de tubulações industriais que exigem um sistema de vedação e configuração adequados para ciclos operacionais repetidos.

    Seleção de Projetos

    Como selecionar a válvula de retenção borboleta correta

    Ao selecionar uma válvula de retenção tipo borboleta para eliminação de golpe de aríete Non Slam, os engenheiros devem avaliar os parâmetros da tubulação, as condições do fluido e os requisitos de instalação em conjunto. Esses detalhes ajudam a determinar se a configuração da válvula é adequada para o sistema operacional.

    Parâmetros de pipeline

    • Diâmetro do tubo
    • Velocidade de fluxo
    • Pressão operacional
    • Capacidade da bomba
    • Comprimento do gasoduto

    Condições de Fluidos

    • Água limpa
    • Esgoto
    • Água de resfriamento
    • Água de processo industrial

    Requisitos de instalação

    • Condições de instalação horizontal ou vertical
    • Espaço de manutenção disponível
    • Padrão de flange necessário

    Dafugui pode fornecer recomendações de configuração com base nos dados operacionais do projeto. Os compradores podem enviar desenhos de tubulações, parâmetros operacionais e quantidades necessárias para revisão técnica.

    Para outros requisitos de válvula, visite nossogama de válvulas de retençãoou explorar o mais amplogama de produtos de válvulas industriais.

    Perguntas técnicas

    Perguntas frequentes

    Como esta válvula de retenção borboleta para eliminação de golpe de aríete Non Slam protege contra o choro das articulações?

    Ao eliminar picos repentinos de pressão dinâmica, ele mantém as pressões internas da tubulação dentro dos limites normais de operação, evitando que as juntas dos flanges relaxem ou explodam.

    Um cliente pode solicitar inspeção de terceiros (por exemplo, SGS, TÜV, BV) antes do envio para a fábrica?

    Sim, a Dafugui recebe rotineiramente inspetores terceirizados para revisar a documentação de fabricação, testemunhar testes de pressão hidrostática e verificar a conformidade da embalagem.

    Quais opções existem se um tamanho de válvula personalizado exigir perfuração de flange fora do padrão?

    Nossa oficina de torneamento CNC pode usinar layouts de furos de parafusos de flange não padronizados de acordo com desenhos de engenharia personalizados enviados durante a colocação do pedido.
